[シミュレーション]作業スペースのモーメント荷重

モーメント荷重は、指定された回転軸に対して垂直にボディを回転させようとするねじり荷重で、モデルに対するトルクの効果をシミュレートします。モーメント荷重は、モデル面に直接配置されます。リモート モーメント荷重は、モデル上ではなく、空間内の特定の点に配置されます。

図 1 の Von Mises 応力の結果で示されているように、モーメント荷重で得られる結果は、モーメント荷重の位置に関係なく同じです。モーメント荷重を視覚化できるようにする場合は、リモート モーメント荷重を使用します。

この荷重オプションを提供するスタディ タイプ
熱応力スタディ	静的応力スタディ
モード周波数スタディ	構造座屈スタディ
シェイプ最適化スタディ	非線形静的応力スタディ

モーメント位置の効果

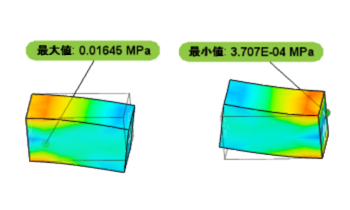

(a) 2 つの内側面にモーメント荷重を適用した von Mises 応力の結果	(b) 2 つのブロック間の空間内の位置から 2 つの内側面にリモート モーメント荷重を適用した von Mises 応力の結果	(c) 別のリモート位置から 2 つの内側面にモーメント荷重を適用した von Mises 応力の結果

2 つのブロックが受ける応力が、モーメント荷重の位置に関係なく同じであることを示しています。

では、モーメント軸の既定の方向は、選択した面に対して垂直です。関連する面を選択すると、選択した面の図心が計算されます。モーメントの軸は、指定した方向と平行になり、軸は中心を通過します。プログラムによって、面に沿った力の分配が適用される結果、指定した大きさのモーメントが生じます。

モーメントの大きさは、選択したすべての面の間で比例配分されます。たとえば、サイズが同じ 4 つの面を選択して大きさを 400 lb-ft と入力した場合、100 lb-ft の荷重を各面に適用することになります。適用されるモーメントの合計は、400 lb-ft (100 lb-ft * 4 面)です。
