Autodesk InfraWorks 2021 リリースの新機能

ハイライト

新機能および更新された機能については、このページの下部で確認できます。

Civil 3D からのコリドージオメトリ	統一された DWG と IMX の読み込み	パラメトリック橋梁コンテンツ	高 DPI スケーリングのサポート	3D モデルの読み込みの改善

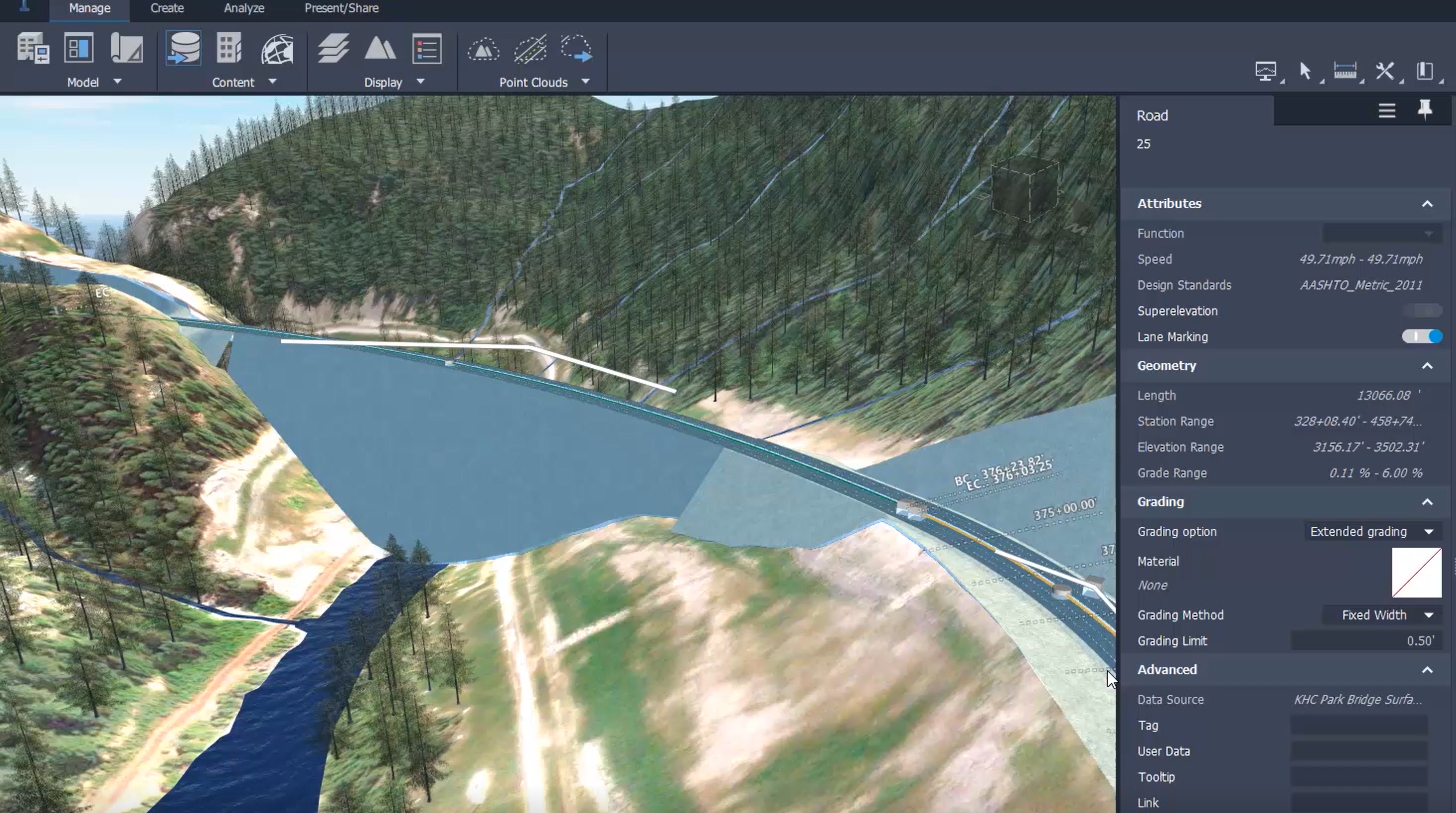

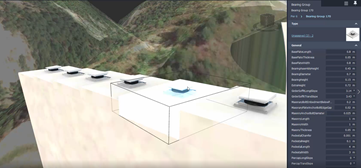

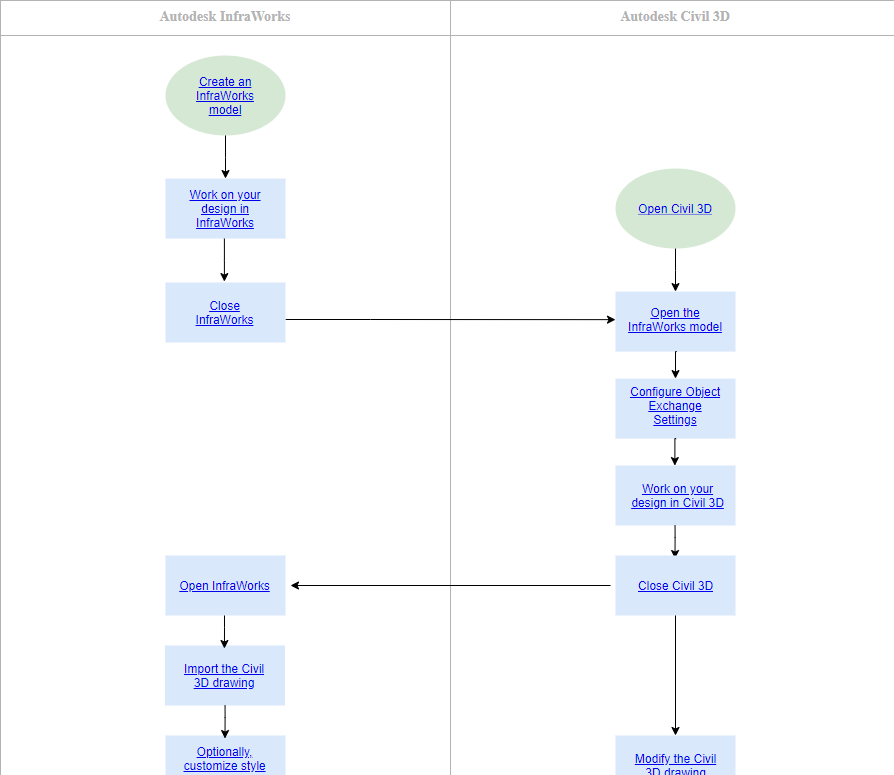

InfraWorks と Civil 3D の間のデータ交換が大幅に改善され、Civil 3D の完全なコリドージオメトリを InfraWorks モデルで使用できるようになりました。また、これは新しい土木構造物ワークフローを補完します。	IMX データの読み込みが強化され、Civil 3D と Infraworks 間のデータ交換が改善されました。	InfraWorks の土木構造物プロジェクトで使用する Autodesk Inventor のパラメトリック橋梁コンテンツをさらに追加しました。	高 DPI スケーリングのサポートが追加され、既定ではすべての InfraWorks モデルで有効です([アプリケーションオプション]を使用して、この新しいオプションをオフにすることができます)。	座標系と回転値 (FBX 形式の Revit モデルなど、読み込んだ 3D モデルのもの)を表示するための地理参照 3D モデルの読み込み機能が強化されました。これにより、地理参照 3D モデルのインタラクティブ配置も可能になります。

すべての新機能と更新機能

Feature	注
Autodesk InfraWorks のアドイン	Autodesk Revit InfraWorks Updater が改善され、InfraWorks、Autodesk Civil 3D、Autodesk Revit 間の土木構造物ワークフローをサポートするようになりました。
Autodesk Connector for ArcGIS	ArcGIS に任意のジオメトリや画層のコンテンツをパブリッシュするだけでなく、InfraWorks のコンテンツを ArcGIS クラウド環境にパブリッシュするときに属性を選択できるようになりました(ESRI の命名規則に準拠した好きな名前を付けることもできます)。この新機能は、InfraWorks コンテンツを ESRI ファイルジオデータベース形式(FGDB)に書き出す際にも使用できます。これにより、パブリッシュ中に機密情報へのアクセスをより柔軟に制限できます。
土木構造物	Autodesk Civil 3D、Autodesk InfraWorks、Autodesk Revit に渡る土木構造物のためのワークフローがリリースされました。「土木構造物のワークフロー」でワークフロー全体を確認してください。 Civil 3D から読み込んだコリドーの横断勾配摺り付けと橋梁デッキの勾配を一致させる機能も追加されました。
コラボレーション	Autodesk InfraWorks、Autodesk Civil 3D、Autodesk Revit 間でのデータ交換のサポートが強化されました。詳細については、ヘルプの「データ交換」セクションを確認してください。
Civil 3D とのデータ交換	Civil 3D のサブアセンブリとコンポーネントの InfraWorks コンポーネント道路へのマッピングをサポートする 38 個のルールが追加されました。読み込んだ Civil 3D の道路データ向けに、InfraWorks の[データソース設定]ダイアログに[コリドーコンポーネント道路]オプションが追加されました。これにより、InfraWorks で完全な Civil 3D のコリドージオメトリを使用することができます。コリドーコンポーネント道路用の追加のグレーディングオプション(サーフェスインタラクションなし、拡張グレーディング)が有効になりました。
一般	高 DPI スケーリングと美しいカラーをサポートするため、すべてのツールバーアイコンのスタイルが一新されました。
道路設計	[アプリケーションオプション]ダイアログの[単位の設定]ページで、[輸送]タブの[タイプ]ドロップダウンリストのオプションとして[米国測量フィート]が追加されました。以前は、測点の注釈が国際フィートで表示されていたため、測点ラベルと実際の道路データが少し異なっていました。縦断ビューで、PVI、BVC、または EVC 上の編集不可のギズモにカーソルを合わせると、カーソルが「禁止」記号として表示されます。 [道路]コンテキストメニューに、場合により表示される[曲線を追加]コマンドがあります。このコマンドは、選択した道路の水平接線にカーソル位置を投影できる場合に限り、メニューに表示されます。この変更により、追加する曲線の PI の位置を、カーソル位置を使用してコントロールすることができます。旧バージョンでは、曲線を追加できる場所が制限されている道路の中心線上にカーソルを合わせた場合にのみ、このコマンドが表示されていました。

ハイライト(InfraWorks 2021.2 - 2020 年 12 月リリース)

Autodesk InfraWorks (2021.2 - 2020 年 12 月リリース)は、Autodesk InfraWorks (2021)の最新リリースバージョンです。まだこのリリースにアップグレードしていない場合は、「Autodesk InfraWorks をインストールするには」を参照してください。

Autodesk InfraWorks 2021.2 リリースの主な改善点の概要は次のとおりです。

技術面の詳細については、リリースノートを参照してください。

ハイライト

コリドー道路の装飾	車線標示

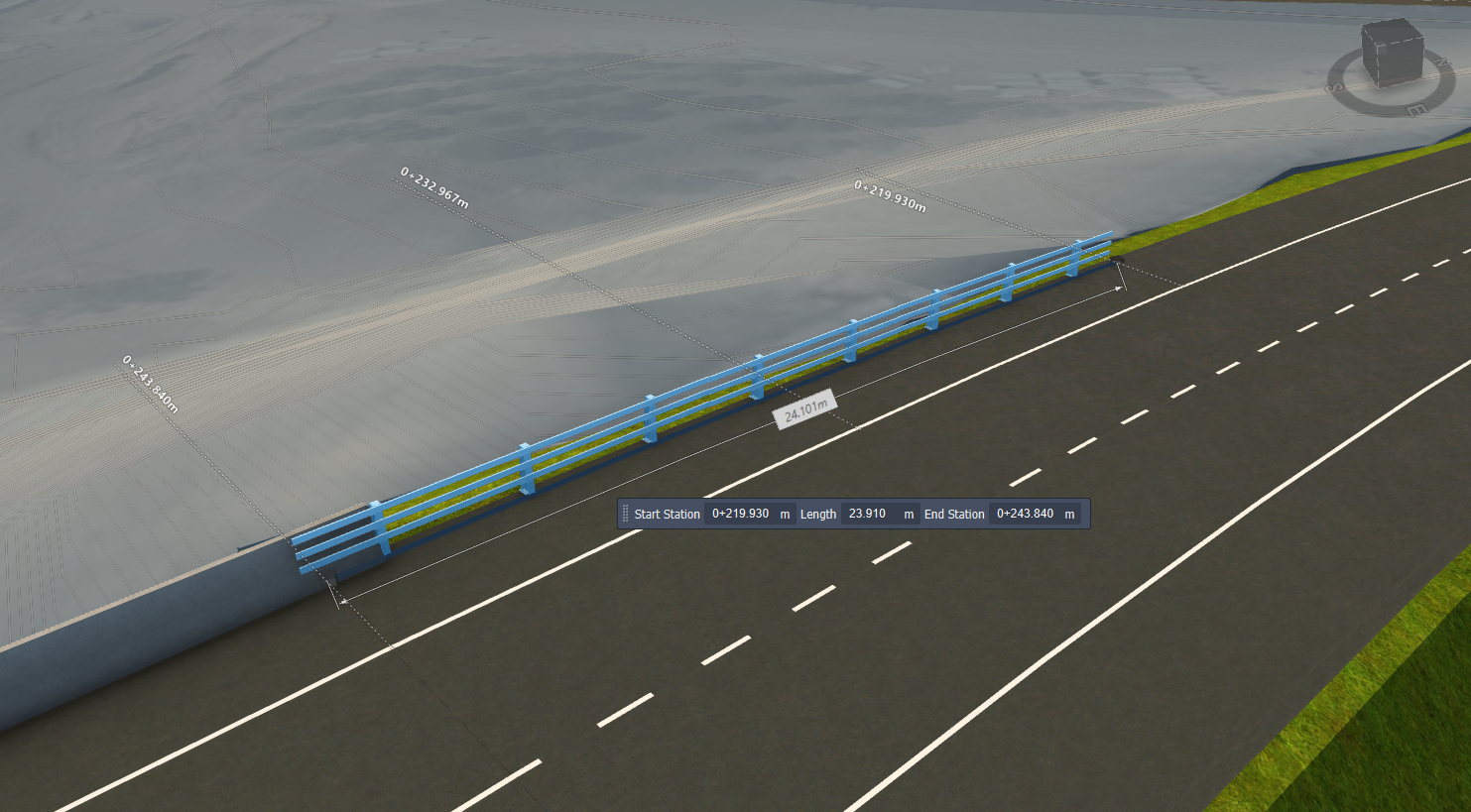

Civil 3D から取り込んだコリドー道路に対して道路付属物が追加されました。	コンポーネント道路に対して車線マーキングを変更することができます。

ハイライト(InfraWorks 2021.1)

以前の更新プログラム(InfraWorks 2021.1)の新機能または拡張機能です。以前の機能強化については、「旧リリースの新機能」を参照してください。

機能	注
Autodesk InfraWorks のアドイン	Autodesk Revit InfraWorks Updater が改善され、InfraWorks、Autodesk Civil 3D、Autodesk Revit 間の土木構造物ワークフローをサポートするようになりました。
土木構造物	Autodesk Civil 3D、Autodesk InfraWorks、Autodesk Revit に渡る土木構造物のためのワークフローが改善されました。「土木構造物のワークフロー」でワークフロー全体を確認してください。橋の基礎を選択したときに、スタックで基礎の上部の高さを表示する機能が追加されました。改善された橋梁解析が追加されました。平面の曲率、勾配の付いた橋脚、橋台の線形が考慮されます。また、格子桁構造、オフセット桁、および有限要素モデルも提供されており、橋桁の実際のレイアウトをより正確に反映できます。ここでは、鋼板と鋼製箱間の構造フレームを表す、断面フレームを紹介しました。この機能は、通常、大梁と小梁の間の支持位置で使用される、鋼製ダイヤフラムもサポートします。
コラボレーション	Autodesk InfraWorks、Autodesk Civil 3D、Autodesk Revit 間でのデータ交換のサポートが強化されました。詳細については、ヘルプの「データ交換」セクションを確認してください。
一般	ユーティリティバーの大きい[B]ボタンの動作が改善されました。ブラウザで BIM 360 Document Management を開くには、これをクリックします。インターネット接続が検出されなかったり、BIM 360 への接続に問題がある場合に、InfraWorks に専用のエラーメッセージが追加されました。
InfraWorks [ホーム]	[最近使用したファイル]タブと[BIM 360]タブを備えた、合理化された新しい InfraWorks[ホーム]の作業環境が導入されました。通知ドロップダウンメニューのアイコンには、新しい未読メッセージがある場合に追加のバッジが表示されます。 InfraWorks [ホーム]でのモデルの表示が改善されました。BIM 360 モデルを BIM 360 にコピーすると、.IWM ファイルが InfraWorks に一覧表示されるようになりました。まだキャッシュされていないクラウドモデルをダウンロードした後、モデルの状態は自動的に更新されます。その逆も同様ですが、クラウドモデルのローカルキャッシュを削除した後は、手動でページを更新する必要はありません。 InfraWorks の新しい[ホーム]画面の[最近使用したファイル]タブで使用可能なモデル操作が拡張されました。 [最近使用したファイル]リストからモデルを削除する機能が追加されました(モデル自体は削除されません)。ユーティリティバーのドロップダウンリストとして[通知]セクションを再実装しました。 [最近使用したファイル]に表示されるモデルの数を 10 に増やしました。
モデルビルダー	モデルビルダーを使用したモデル作成中に座標系を選択する機能が追加されました。これにより、製品間のワークフローで Model Builder モデルを使用するプロセスが大幅に簡略化されます。
点群	.LAS または .LAZ 形式を使用して、InfraWorks に直接点群データを追加する機能が追加されました。
道路設計	グレーディングオプションがコンポーネントスタックに追加され、コリドーコンポーネント道路内の選択したコリドーリージョンのグレーディングを修正できるようになりました。複数の道路またはコンポーネントを選択した場合に、コリドーコンポーネント道路とコンポーネント道路を切り替えるための新しいメニューが追加されました。選択したコリドーコンポーネント道路のスタックに、基線リージョン名、水平基線名、垂直基線名などの Civil 3D コリドー関連の情報が表示されるようになりました。スタックの[車線マーキング]コントロールの機能が強化され、車線マーキングのシャドウの問題が削除されました。 Civil 3D から読み込んだコリドーのマテリアルのマッピングが簡素化され、スタックでアクセス可能なコリドーパラメータが有効になり、InfraWorks に読み込み可能なコリドーの数が増えました。
