水エリアと河川を追加または変更するには

河川エリアや水エリアといった水フィーチャをモデルや提案にスケッチします。

水エリアは、モデルエクスプローラでは[サーフェス]画層であり、これらに関する情報は、プロパティパレットに表示されます。水エリアの数や総面積などの情報は、提案管理ツールの[水域]セクションに表示されます。

[作成] [環境]をクリックして、ドロップダウンメニューを展開します。

いずれかの操作を行います。
- 河川(ポリライン)をスケッチするには、をクリックします。
- 水エリア(ポリゴン)をスケッチするにはをクリックします。
水スタイルを選択して[OK]をクリックします。
- [描画スタイルを選択]カタログに表示されているものと異なる水エリアまたは河川のスタイルを使用する場合は、スタイルパレットを使用してグレーディング領域のスタイルを作成、編集できます。詳細については、「概要 - スタイルを編集する」を参照してください。
- 水エリアと河川をスケッチしたら、そのスタイルを修正することができます。詳細については、「個々のフィーチャにスタイルを適用するには」を参照してください。
- また、水のスタイルのプロパティも編集できます。

地形上に境界をスケッチします。

アクション	結果	例
ポイントをクリックして、池または湖の境界を作成します。最後のポイントをダブルクリックして領域の作成を終了します。選択した水スタイルで境界が塗りつぶされます。

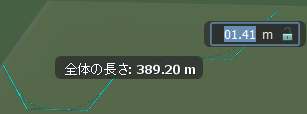

河川の直線パスを定義します。最後のポイントをダブルクリックして線分の作成を終了します。	直線の水フィーチャは、選択した水スタイルを使用します。水のいずれかの側の周囲にバッファが配置されます。
