グレーディング領域を追加または修正するには

カバレッジエリアと同様に、グレーディング領域を使用して、開発用の領域を識別します。モデルまたは提案内でグレーディング領域をスケッチすると、描画された地形サーフェスが平坦になります。グレーディング領域を使用して、指定した領域にグレーディングスタイルを追加することもできます。グレーディングスタイルにより、切土法面、切土のマテリアル、盛土法面、盛土のマテリアルの各値を指定できます。

グレーディング領域をスケッチするには

[作成] [環境] (グレーディング領域)をクリックします。
[描画スタイルを選択]カタログで、任意のグレーディング領域スタイルをクリックします。

注:
- [描画スタイルを選択]カタログに表示されているグレーディング領域スタイル以外のスタイルを使用する場合は、スタイルパレットを使用してグレーディング領域スタイルの作成と編集を行うことができます。詳細については、「概要 - スタイルを編集する」を参照してください。
- グレーディング領域をスケッチしたら、その領域のスタイルを修正することができます。グレーディング領域スタイルは、土地情報スタイルカタログの[マテリアルスタイル]タブに表示され、グレーディング領域のグレーディングスタイルは、[グレーディング]タブに表示されます。詳細については、「個々のフィーチャにスタイルを適用するには」を参照してください。
モデルまたは提案内でグレーディング領域をスケッチします。

注: グレーディング領域をスケッチすると、地形サーフェスが平坦になります。

操作	結果	表示
グレーディング領域の始点をクリックし、各コーナーをもう一度クリックします。ダブルクリックして、エリアを完了します。	選択したグレーディング領域スタイルで境界が塗りつぶされます。

グレーディング領域内のグレーディングを追加または修正するには

対象のグレーディング領域を選択して右クリックします。
[プロパティ]をクリックします。

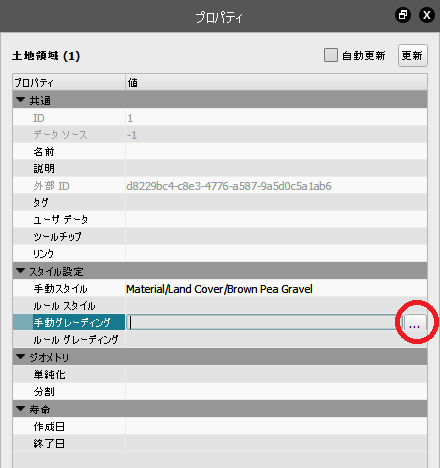

プロパティパレットで[手動グレーディング]をクリックし、次に[参照]ボタンをクリックします。
ダイアログが表示されたら、グレーディングスタイルを選択して[OK]をクリックします。
プロパティパレットで[更新]をクリックします。

または、スタイルパレットからスタイルをドラッグしてグレーディング領域にドロップすることにより、スタイルをグレーディング領域に適用することもできます。

追加情報

グレーディング領域は、モデルエクスプローラでは[サーフェス]画層になります。グレーディング領域に関する情報は、プロパティパレットに表示されます。グレーディング領域の数と情報(面積など)は、提案管理ツールの[グレーディング領域]セクションに表示されます。
