概要 - フィーチャを追加する

モデルにフィーチャを追加するには、作成ツールを使用します。表示される[描画スタイルを選択]カタログから描画スタイルを選択するよう求めるプロンプトが表示されます。

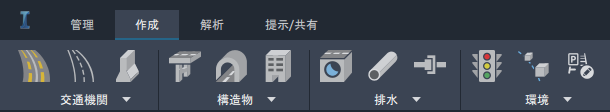

[作成]をクリックし、モデルに追加するフィーチャ タイプのドロップダウン メニューに切り替えます。

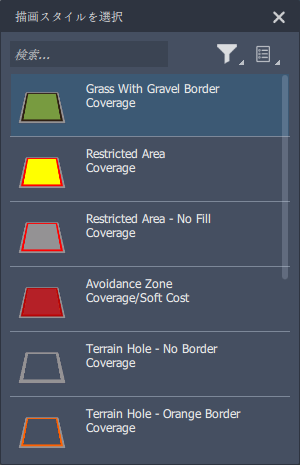

次の例は、[作成] [環境] (カバレッジ)をクリックしてカバレッジ エリアを描画するときに表示される[描画スタイルを選択]カタログを示しています。[描画スタイルを選択]カタログに表示されるものとは異なるスタイルを使用する場合は、スタイル パレットを使用して任意のフィーチャ タイプの新規スタイルを作成、編集できます。詳細については、「概要 - スタイルを編集する」を参照してください。

描画スタイルを選択したら、モデルまたは提案でスケッチを開始できます。モデル内で必要な場所を左クリックし、選択したスタイルを使用するフィーチャのスケッチを開始します。現在のセッション中に行った提案またはモデルでのほとんどの変更は取り消すことができます。元に戻すには、[Ctrl]+[Z]を押します。

描画する際には、特定の値を入力することも、希望のサイズにドラッグすることもできます。フィーチャ サイズに関する情報が表示され、更新されます。値には現在の単位が使用されます。別の場所にドラッグして、値ボックスを移動することができます。
