橋梁コンポーネントに対する変更を適用、リセットするには

桁、橋脚、基礎、橋台などの橋梁コンポーネントを修正すると、パーツ ファミリの他のコンポーネントに選択的に変更を適用したり、コンポーネントの設定を現在の橋梁スタイルの既定にリセットすることができます。

  1. 編集モードで、橋梁コンポーネントを選択し、必要な修正を行います。

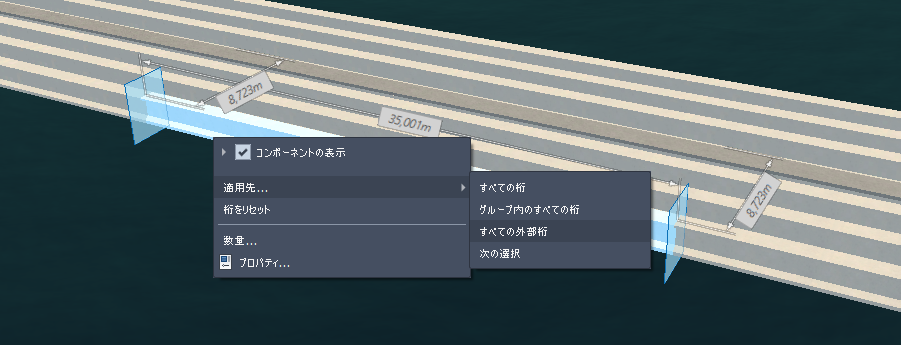

  2. コンポーネント(橋梁路面、桁または桁グループ、橋脚、橋脚の基礎、橋台など)を右クリックして、[適用先]にカーソルを合わせます。

    詳細については、以下の表を参照してください。

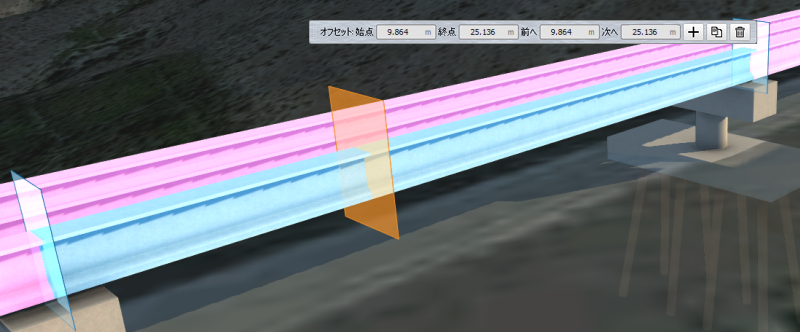

  3. [適用先...] [次の選択]を選択すると、修正を適用する他のコンポーネントを選択するように求めるプロンプトが表示されます。たとえば、桁を修正し、次に[適用先...] [次の選択]をクリックすると、橋梁の[次の選択]に対して選択可能な桁が、ピンクでハイライト表示されます。修正を適用する各桁をクリックし、キーボードの[Enter]を押して終了します。

[桁]: 選択した桁に対する修正(桁の断面に対する修正を含む)を、橋梁の他の桁または桁グループに選択的に適用することができます。

[桁グループ]: 選択した桁グループに対する修正(桁の断面に対する修正を含む)を、橋梁の他の桁グループに選択的に適用することができます。

[橋脚]

[橋脚の基礎]

[橋台]
