ライブラリに橋を追加するには

モデル内の他の橋梁に再利用できるテンプレートとして、橋梁アセンブリを[スタイル パレット]に追加します。

橋梁設計を好みに応じてカスタマイズし、次に[ライブラリに追加]コマンドを使用して、独自の橋梁設計を[スタイル パレット]に追加します。

1. InfraWorks で橋梁を作成または修正します。

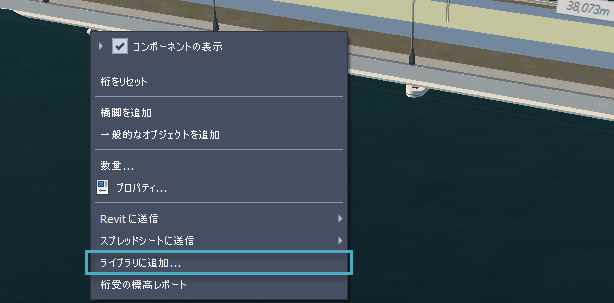

2. 橋梁を選択した状態で右クリックします。

3. 右クリック メニューから[ライブラリに追加]を選択します。



4. 新しいカスタム橋梁アセンブリの名前を入力します。

5. [OK]をクリックします。

   カスタム橋梁アセンブリは、[スタイル パレット]の[橋梁テンプレート]タブの[カスタム テンプレート]カタログに保存されます。

6. カスタム アセンブリを使用するには、橋梁をスケッチするか選択します。

   注: 橋梁の長さと橋脚の数はさまざまですが、[ライブラリに追加]コマンドを使用して橋梁をスタイル パレットに追加したときに、桁タイプ、橋脚タイプ、橋台タイプなどのコンポーネント詳細は保持されます。

7. [スタック]の[タイプ]セクションで、オレンジ色の文字[アセンブリを選択]をクリックし、表示された[テンプレートを選択]カタログからカスタム テンプレートを選択します。

   注: 選択した橋梁が既に異なるアセンブリ スタイルを使用している場合は、[スタック]の[タイプ]セクションに表示されているアセンブリ名のオレンジ色の文字をクリックし、[テンプレートを選択]カタログから別のアセンブリを選択します。

8. InfraWorks には、いつでも使用できるいくつかの既定の橋梁テンプレートが用意されています。 [スタイル パレット]で橋梁テンプレートを選択して修正するか、[スタック]で橋梁のタイプ フィールドを調整してそれらのテンプレートのいずれかを使用します。
