クリアランスの高さ、位置、およびスキューを修正するには

クリアランスのエンベロープの高さ、位置、スキューを確認、変更し、橋の垂直プロファイルを更新します。

1. 橋梁を選択して、スタックにその属性を表示します。

2. [クリアランス]パネルを展開し、[エンベロープを表示]をオン位置に切り替えます。



   注: クリアランスのエンベロープは、モデルでは紫色のボックスとして表示されます。

3. [高さ]フィールドをクリックして、新しい値を入力します。

   注: クリアランスのエンベロープの高さは地形の標高ではなく、道路の標高に基づいています。

4. クリアランスの位置とスキューを修正するには、[開始オフセット]、[終了オフセット]、[基準標高]、または[スキュー]の横にある 1 つ以上の値をクリックします。任意の値を 1 つ以上入力してから、[Enter]キーを押します。

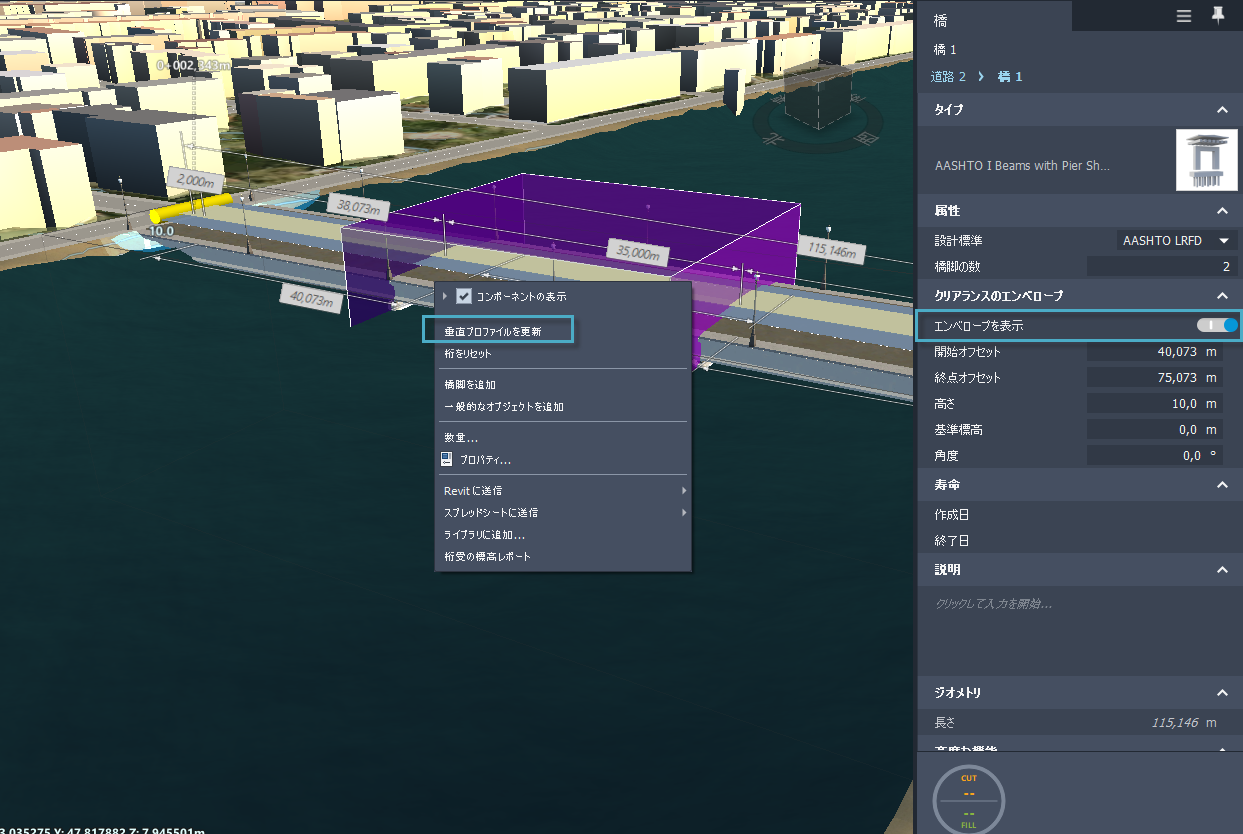

5. 橋を右クリックし、[垂直プロファイルを更新]をクリックしてクリアランス属性を適用します。



   クリアランス エンベロープの属性を変更すると、橋が再生成されます。
