勾配に基づく橋台パラメータ
勾配に基づくパラメータは、オフセットに基づくパラメータよりも直感的な操作が可能です。角度寸法を使用して、横方向の勾配を直接指定することができます。橋台用の新しいパーツを設計する場合は、勾配に基づくパラメータを使用することをお勧めします。
勾配に基づくパラメータの場合、正の値で線形から離れた下方向の勾配を指定します。
| パラメータの説明 | コンテンツ パラメータ | パラメータ値 | InfraWorks 設定/読み込み | Inventor | Revit |
|---|---|---|---|---|---|
| パラペットの左勾配 | BallastWallLeftSlope | パラペットの左側の勾配角度です。 | なし/あり | なし | なし |
| パラペットの右勾配 | BallastWallRightSlope | パラペットの右側の勾配角度です。 | なし/あり | なし | なし |
| 橋座の左勾配 | SeatLeftSlope | 橋台座面の左側の勾配角度です。この勾配は、MatchSeatToBallastWallSlopes パラメータの影響を受けます。 | なし/あり | なし | なし |
| 橋座の右勾配 | SeatRightSlope | 橋台座面の左側の勾配角度です。この勾配は、MatchSeatToBallastWallSlopes パラメータの影響を受けます。 | なし/あり | なし | なし |
| 橋座をパラペットの勾配に合わせる | MatchSeatToBallastWallSlopes | True の場合、橋座の勾配は対応するパラペットの勾配と一致し、パラペットの高さは橋台の左側から右側まで一定になります。False の場合、橋座の勾配は、橋座と支承が最適にフィットするよう個別に設定され、支承を橋座にフィットさせるために必要なストレッチを最小限に抑えます。 | あり/なし | なし | あり |

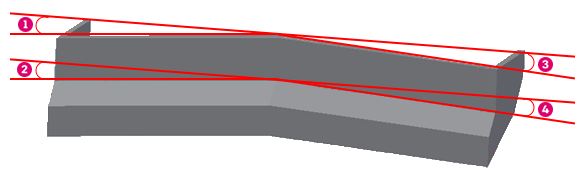

 BallastWallRightSlope |
 BallastWallLeftSlope |
 SeatRightSlope |
 SeatLeftSlope |
