押し出しトンネル パラメータ リファレンス
押出しトンネル領域は、スライス間の押出しによって作成されます。2 つの幅パラメータを調整できます。
| パラメータの説明 | コンテンツ パラメータ | パラメータ値 | InfraWorks 設定/読み込み | Inventor | Revit |
|---|---|---|---|---|---|
| 左幅 | LeftWidth | 線形から道路の左端までの距離です。 | なし/あり | なし | N/A |
| 右幅 | RightWidth | 線形から道路の右端までの距離です。 | なし/あり | なし | N/A |
トンネル セグメントの配置
押し出しトンネル領域の原点は、横方向、縦方向、垂直方向の寸法によって定義されます。
横方向と縦方向の寸法:トンネル セグメントの原点の各スライスは、道路線形に位置合わせされます。スライスは、いずれかの道路の端が方向を変えるポイントで作成されます。これにより、手動で配置しなくても、トンネルの端を道路の端に沿わせることができます。

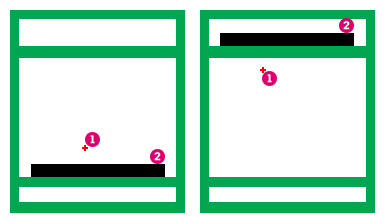

垂直方向の寸法:各トンネル セグメントの断面は、原点に最も近い上面のサーフェスを考慮し、そのサーフェスが道路の底面と一致するように配置されます。この計算の目的は、以下の 2 つの断面例に見られるように、トンネルによって提供されるサーフェス上に道路を配置することです。
 トンネルの断面原点 |
 道路 |
