押し出された桁パラメータ
押し出された桁は、断面からジオメトリを押し出します。
| パラメータの説明 | コンテンツ パラメータ | パラメータ値 | InfraWorks 設定/読み込み | Inventor | Revit |
|---|---|---|---|---|---|
| 左下部フランジの勾配(パーセンテージ) | LeftBotFlangeSlopeInPercentage | 左下部フランジの勾配(パーセント単位)。 | なし/あり | なし | N/A |
| 左デッキの勾配(パーセンテージ) | LeftDeckSlopeInPercentage | 線形の左デッキの勾配(パーセント単位)。 | なし/あり | なし | N/A |
| 桁の下部勾配をデッキの勾配に合わせる | MatchGirderBotSlopesToDeckSlopes | 桁下部をデッキの勾配に対して横方向にどのように位置合わせするかを決定します。True または False のいずれかです。 | あり/なし | なし | N/A |
| 桁の上部勾配をデッキの勾配に合わせる | MatchGirderTopSlopesToDeckSlopes | 桁上部をデッキの勾配に対して横方向にどのように位置合わせするかを決定します。True または False のいずれかです。 | あり/なし | なし | N/A |
| 右下部フランジの勾配(パーセンテージ) | RightBotFlangeSlopeInPercentage | 右下部フランジの勾配(パーセント単位)。 | なし/あり | なし | N/A |
| 右デッキの勾配(パーセンテージ) | RightDeckSlopeInPercentage | 線形の右デッキの勾配(パーセント単位)。 | なし/あり | なし | N/A |
押し出された桁の配置
押し出された桁の原点は、横方向と縦方向の両寸法によって定義されます。
- 横方向の寸法:桁の配置は、線形からの開始と終了の横方向のオフセットで行われます。桁の原点はこの位置に位置合わせされます。
- 垂直方向の寸法:桁の原点は、任意の高さ(または桁の座標系における Y 値)に設定することができます。桁は、上のデッキ、その支承、または下の支持に対して垂直に合わせられます。
押し出された桁の横方向の勾配
MatchGirderTopSlopesToDeckSlopes は、桁がデッキに対して横方向にどのように位置合わせされるかを決定するのにも役立ちます。次の図では、左側の桁が True に設定され、右側の桁が False に設定されています。
True に設定すると、線形の左右にあるデッキ下面の横方向の傾斜部分が考慮されます。その後、桁の横方向のオフセットが負、0、または正のどの位置にあるかに応じてスライス寸法を設定します。
| 寸法 | 側面オフセット | デッキの底部勾配に設定 |
|---|---|---|
| LeftDeckSlopeInPercentage | Negative (影響小) | 左 |
| LeftDeckSlopeInPercentage | 0 | 左 |
| LeftDeckSlopeInPercentage | Positive (影響大) | 右 |
| RightDeckSlopeInPercentage | Negative (影響小) | 左 |
| RightDeckSlopeInPercentage | 0 | 右 |
| RightDeckSlopeInPercentage | Positive (影響大) | 右 |
桁が線形の左または右にある場合、デッキの左右の勾配に合わせて上部全体に勾配を付けることができます。

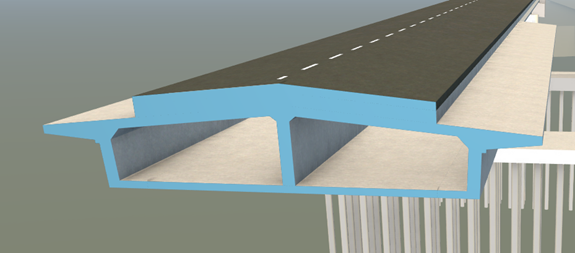

次の図は、横方向のオフセットが 0 である桁を示しています。
同様に、MatchGirderBotSlopesToDeckSlopes が True の場合、LeftBotFlangeSlopeInPercentage と RightBotFlangeSlopeInPercentage は上部勾配と同じように設定されます。
注: MatchGirderTopSlopesToDeckSlopes が False の場合、MatchGirderBotSlopesToDeckSlopes は、値に関係なく、False として扱われます。
