概要 - 垂直方向の道路のマニピュレータ

コンポーネント道路の垂直ジオメトリを編集するには、垂直方向のマニピュレータを使用します。垂直方向のマニピュレータを使用するには、モデルをピッチさせ、斜めから道路を表示する必要があります。

• [終点]は道路の始点または終点の標高を調整します。
• [円曲線の終点]は縦断曲線の始点または終点を変更します。このマニピュレータは、曲線の長さにも影響します。
• モデルの[勾配変移点] (PVI)は PVI の測点または標高を変更します。マニピュレータが選択されている場合、ガイドが移動範囲を示します。この PVI マニピュレータは一度に 1 つの軸のみに沿って移動することができます。
• [曲線の高点/低点]は凸型曲線の最も高い点または凹型曲線の最も低い点を示します。この記号は参照専用であり、他のマニピュレータのように移動することはできません。
• [接線勾配を維持]は、隣接した接線勾配を調整するときに、1 つの接線勾配を維持しながら、PVI を移動します。曲線の半径は維持されます。

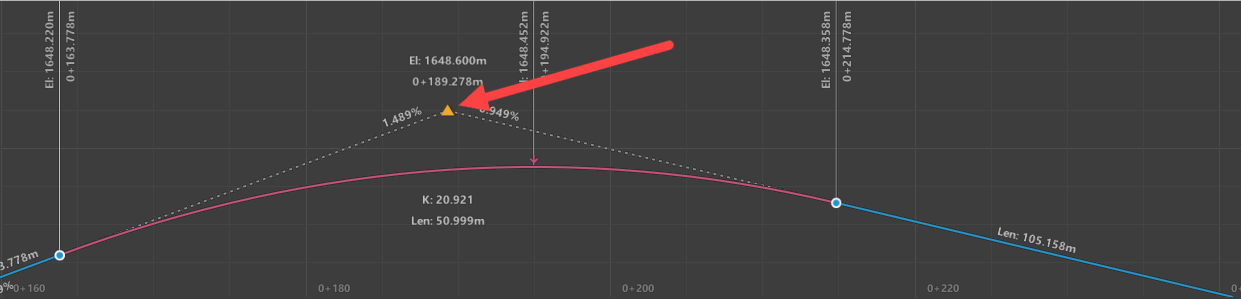

• 縦断ビューの[勾配変移点(PVI)]は、PVI を任意の方向に移動します。この PVI マニピュレータは測点と標高を同時に変更することができます。縦断ビューでは、[Ctrl]または[Shift]キーを押して複数の PVI を選択すれば、同時に複数の PVI を移動できます。
