原点の位置と方向の更新

点群の原点の方向や位置は、いくつかの方法でナビゲーションと編集に影響を与える可能性があります。ユーザ座標系(UCS)は、XY 作業平面、水平方向、垂直方向、回転軸、その他の有用なジオメトリ基準を確立する、移動可能なデカルト座標系です。座標を入力してポイントを指定する際に、便利なように UCS の原点と方向を変更することができます。

座標を使用して軸を手動で調整する

プロジェクト画面で、[表示設定] → [ポイント] → [原点を更新]にカーソルを合わせます。

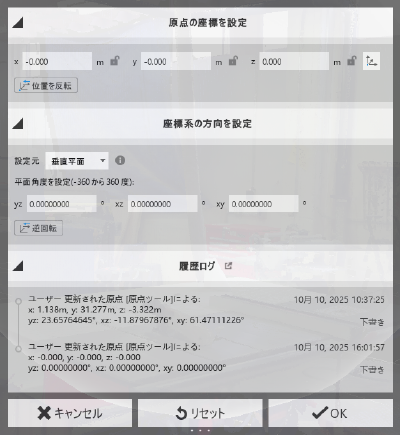

原点は黄色のドットで表示されます。[原点を更新]ダイアログが開き、[原点の座標]と原点の[方向に関する座標系]が表示されます。

原点の座標を設定:原点の x、y、z 座標を指定します。

座標系の方向を設定:yz、xz、xy 平面の角度を -180°から 180°の範囲で指定します。

• [キャンセル] をクリックして、変更を無視し、[原点を更新]ダイアログを閉じます。
• [プレビュー]をクリックして、変更内容を点群にコミットする前に表示します。
• [OK]をクリックして、変更を受け入れ、点群に適用します。

原点の位置を調整する

プロジェクト画面で、[表示設定] → [ポイント] → [原点を更新]にカーソルを合わせます。

原点は黄色のドットで表示されます。[原点を更新]ダイアログが開き、[原点の座標]と原点の[方向に関する座標系]が表示されます。

点群で、新しい原点をクリックします。[原点を更新]ダイアログの xyz 座標が変更されるポイントにご注意ください。

原点の位置をリセットする

プロジェクト画面で、[表示設定] → [ポイント] → [原点をリセット]にカーソルを合わせます。

座標系の方向を変更する

座標系の方向を平面で変更する

1. 原点の座標を設定: キャンバス内をクリックして原点の位置を更新するか、[原点の座標を設定]ダイアログを使用して値を入力します。[Ctrl]キーを使用して座標系の方向を更新し、[Enter]キーを押して確定します。
2. XY 平面を指定して Z 軸の方向を設定: Z 軸に垂直な任意のモデル平面をクリックして Z 軸の方向を設定します。軸方向を反転するには、[Alt]キーを使用します。戻って原点の座標を設定するには、[Ctrl]を押します。続行して X 軸の方向を設定するには、[Shift]を押し、次に[Enter]を押して確定します。
3. YZ 平面を指定して X 軸の方向を設定: X 軸に垂直な任意のモデル平面をクリックして X 軸の方向を設定します。軸方向を反転するには、[Alt]キーを使用します。戻って原点の座標を設定するには、[Ctrl]を押します。終了するには、Enter キーを押して確定します。

座標系の方向を軸で変更する

1. 原点の座標を設定する: キャンバス内をクリックして原点の場所を更新するか、[原点の座標を設定]ダイアログを使用して値を入力します。[Ctrl]キーを使用して座標系の方向を更新し、[Enter]キーを押して確定します。
2. 軸を位置合わせ: 移動する軸をクリックして指定し、キャンバス内をクリックして軸の方向を指定します。軸方向を反転するには、[Alt]キーを使用します。
3. 戻って原点の座標を設定するには、[Ctrl]を押します。終了するには、Enter キーを押して確定します。

軸方向を反転する

[Alt]キーを押すと、現在選択されている軸を反対方向に反転させることができます。

原点の位置および方向ツールを終了する

• [Esc]を押して、変更を無視し、[原点を更新]ダイアログを閉じます。
• [Enter]を押して、変更を受け入れ、点群に適用します。
