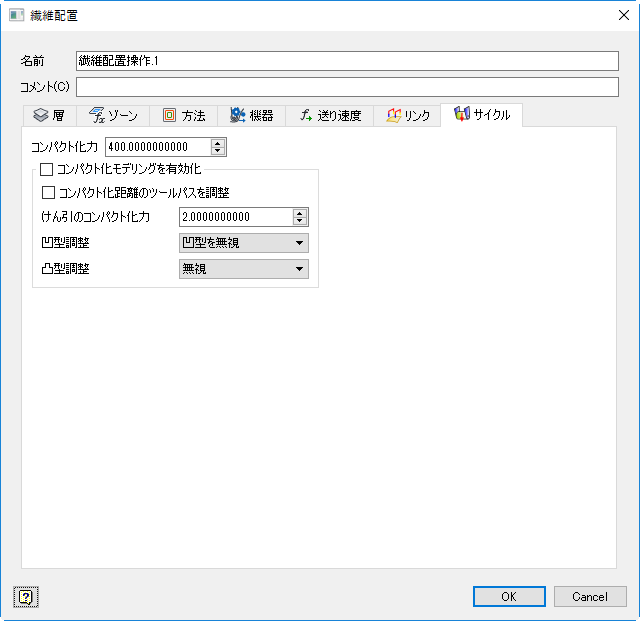

[サイクル]タブ

コンパクト化力を設定するには、[サイクル]タブを使用します。

[コンパクト化力]

繊維配置操作に使用する力の量です。これは、集約された力の KnowledgeWare パラメータとして実装されます。

[コンパクト化モデリングを有効化]

繊維軌道でコンパクト化モデリングを有効にします。コンパクト化モデリングではサーフェスに対するローラの整合をシミュレートし、それに応じてツール パスを調整することができます。このオプションをオフにすると、このオプションを含むフレームのすべてのフィールドが無効になります。

[コンパクト化距離のツールパスを調整]

ツールパス計算はローラの中心からサーフェスまでの距離によって異なります。コンパクト化によりこの距離が変化するため、ツールパスの計算に影響することがあります。これを補正するには、このオプションを選択します。

[けん引のコンパクト化力]

個々のけん引の最大耐力です。

[凹型調整]

凹型サーフェスが発生した場合にコンパクト化モデリング アルゴリズムでツール パスを調整する方法を定義します。

• [狭いローラを使用]: ローラを別のローラに切り替える必要があることを示します。切り替えることができるローラは[機器]タブで指定されます。
• [エッジでけん引を使用]: 狭いローラではなく、ローラのエッジで使用可能な何らかのけん引をコースが使用することを示します。
• [無視]: 凹型の場合を無視することを示します。

[凸型調整]

凸型サーフェスが発生したときにコンパクト化モデリング アルゴリズムでツール パスを調整する方法を定義します。

• [中心周りの狭いバンド]: ローラの中心周りのマテリアルのバンドを狭くします。
• [エッジの狭いバンド]: コースの一番前のエッジでマテリアルのバンドを狭くします。
• [制御点を移動]: 凸型の場合のフィラメント巻きの問題と同様に、曲率の変化に合わせてマシンの制御点を移動します。
• [無視]: 凸型の場合にコンパクト化の問題を無視します。
