プロセスは、製造するパーツの製造プロセスを表す Inventor アセンブリ ファイルです。作成するには、TruPlan で準備したパーツ ファイルを挿入する必要があります。
- Inventor で、アセンブリ ファイルを作成して保存します。
- [TruFiber]タブに移動します。
- TruFiber リボンの[プロセス]をクリックします。
TruFiber ブラウザの内部に製造プロセス ノードが表示されます。
- 製造プロセス ノードを選択し、TruFiber リボンの[コンポジット パーツ]をクリックします。
- TruPlan で準備した .ipt ファイルを参照し、アセンブリに追加します。
パーツ ファイルが TruFiber ブラウザのコンポーネント リンクの下に追加されます。
- TruFiber ブラウザで、製造プロセス ノードを選択し、TruFiber リボンの[プロセス]をクリックします。

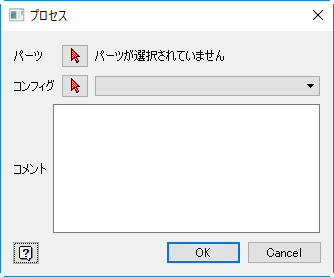

[プロセス]ダイアログ ボックスが開きます。
- TruFiber ブラウザで選択矢印
をクリックしてパーツ ファイル リンクを選択します。

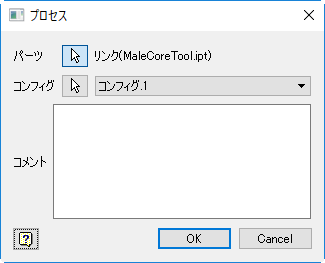

[プロセス]ダイアログ ボックスに、選択したパーツが TruPlan で作成された既定の製造設定とともに表示されます。
注: 設定は、パーツ ファイルの各層の製造方法を定義します。これは TruPlan でセットアップします。 - (省略可能)[コンフィグ]ボックスから異なる設定を選択します。
これで、TruFiber ブラウザの製造プロセスの下に新しいプロセスが表示されるようになります。
必要な場合は、軸系をプロセス ドキュメントに追加することもできます。後で、マシンを追加してセットアップを作成するときに、これらの軸系、またはマシンの軸系を使用できます。
