ロゼットは、モデルの基準軸系です。X 軸が層の 0 度の方向を決定し、Z 軸が既定のレイアップ方向を決定します。TruPlan でロゼットを作成するか、または既存のロゼットを使用することができます。
ロゼットを作成する
- TruPlan で、ロゼットを作成するジオメトリを選択します。
- TruPlan リボンで[ロゼット]
をクリックします。
[ロゼット]ダイアログ ボックスが表示されます。
アプリケーション ウィンドウにロゼットが表示され、トライアド(軸矢印のセット)で表されます。
- [原点]ボックスおよび[方向]ボックスに値を入力するか、またはアプリケーション ウィンドウでトライアドを使用してロゼットを修正します。
ロゼットを修正する
- TruPlan ブラウザでロゼットをダブルクリックします。
[ロゼット]ダイアログ ボックスが表示されます。
- 作成時と同様にロゼットを修正します。

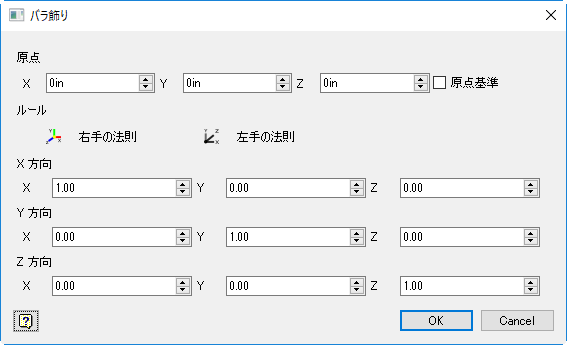

[ロゼット]ダイアログ ボックスのコントロール
- Origin
- ロゼットの原点、つまり、3 つの軸の開始点を入力します。
- ルール
- ロゼットに使用する方法規則を選択します(右側または左側のルール)。これにより、軸の回転方向が決定されます。
- X、Y、Z の方向ボックス
- ロゼットの 3 つの軸を定義する値を入力します。
