외부 구성요소 해석
해석되지 않은 외부 구성요소 또는 파생된 디자인이 포함된 *.f3d 및 *.f3z 디자인을 열고 Fusion에서 해석을 시도하는 방법을 알아봅니다.
외부 구성요소 또는 파생 디자인 해석

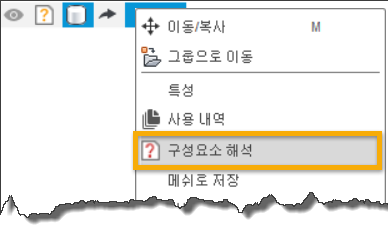

- 브라우저에서 해석되지 않은 구성요소 또는 파생 디자인을 마우스 오른쪽 버튼으로 클릭합니다.
- 구성요소 해석을 선택합니다.
 |
 |
| 해석되지 않은 외부 구성요소 | 해석되지 않은 파생 디자인 |
구성요소 해석 공구를 사용하면 활성 디자인에서 외부 구성요소를 해석하기 위해 액세스 권한을 요청하거나, 프로젝트의 보관 해제하거나, 삭제된 디자인을 복원할 수 있습니다.
다음은 구성요소가 해석되지 않는 이유와 이러한 구성요소를 해결하기 위해 수행할 수 있는 작업입니다.
| 이유 | 관리자 작업 | 비관리자 작업 |
|---|---|---|
| 보관된 프로젝트 | 프로젝트 보관 취소 | 프로젝트 관리자에게 문의하십시오. |
| 삭제된 소스 디자인 | 휴지통에서 디자인을 복원합니다. | 프로젝트 관리자에게 문의하십시오. |
| 소스 디자인을 영구적으로 삭제함 | 해석되지 않은 외부 구성요소를 삭제합니다. | 프로젝트 관리자에게 문의하십시오. |
| 프로젝트 액세스 권한 없음 | 프로젝트에 참여합니다. | 프로젝트 열기: 프로젝트에 참여합니다. 닫힌 프로젝트: 프로젝트 액세스를 요청합니다. |
| 다른 팀의 디자인 | 웹 클라이언트의 해당 위치로 이동하여 이 팀에 디자인을 이동 또는 복사합니다. | 팀 관리자에게 문의하십시오. |
| 업로드 보류 중/부분/실패 | 업로드가 완료되거나 다시 업로드될 때까지 기다립니다. | 프로젝트 관리자에게 문의하십시오. |
| 구성 업로드가 완료되지 않음 | 구성을 재생성하여 해결합니다. | 구성을 재생성하거나 프로젝트 관리자에게 문의하십시오. |
| 조임쇠가 포함된 디자인 | 모든 구성원을 최소한 편집자 역할을 부여하는 조임쇠 프로젝트에 초대합니다. | 팀 구성원: 팀 관리자를 포함한 모든 구성원을 최소한 편집자 역할을 부여하는 조임쇠 프로젝트에 초대합니다. 프로젝트 참가자: 프로젝트 액세스를 요청합니다. |
해석되지 않은 외부 구성요소 대체
브라우저에서 해석되지 않은 구성요소를 마우스 오른쪽 버튼으로 클릭합니다.
구성요소 대체를 선택합니다.
구성요소 대체 대화상자가 표시됩니다.
대화상자에서 다른 디자인으로 이동하여 선택합니다.
선택 사항: 조립품에서 선택한 구성요소의 모든 동일한 복제를 대체하려면 모든 복제 대체를 선택합니다.
대체를 클릭합니다.
해석되지 않은 구성요소가 교체됩니다.
해석되지 않은 외부 구성요소 삭제
- 브라우저에서 해석되지 않은 구성요소를 마우스 오른쪽 버튼으로 클릭합니다.
- 삭제를 선택합니다.
해석되지 않은 구성요소가 삭제됩니다.
해석되지 않은 구성요소 계산
구성요소를 해석하기 전에 디자인을 크게 변경하려면 먼저 수정 > 해석되지 않은 항목 계산 공구를 사용해야 합니다. 조립품에서 해석되지 않은 외부 구성요소와 관련된 피쳐만 계산합니다. 디자인을 편집하거나 저장하려면 해석되지 않은 구성요소와 관련된 피쳐를 계산해야 합니다.
주: 해석되지 않은 구성요소에 연결되어 있기 때문에 해석할 수 없는 접합, 접합 원점, 조립품 컨텍스트 등의 조립품 관계는 타임라인에 오류가 표시됩니다.
