작업 2: 현재 위치에서 접합 작성

이 작업에서는 조립품 내에 일련의 회전 및 원통형 현재 위치에서 접합을 작성합니다.

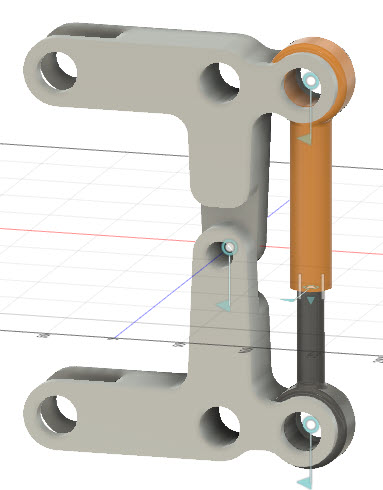

접합 완료

접합이 추가된 피스톤 조립품

필수 요건

바디를 구성요소로 변환하고 피스톤 부분조립품을 작성하기 위한 이전 작업이 완료되었습니다.

단계

두 암 사이에 회전 현재 위치에서 접합을 추가합니다. 이 단계를 통해 두 팔이 공유된 피벗점을 중심으로 회전할 수 있습니다.
1. 디자인 작업공간의 솔리드 탭에서 조립 > 현재 위치에서 접합을 클릭합니다.

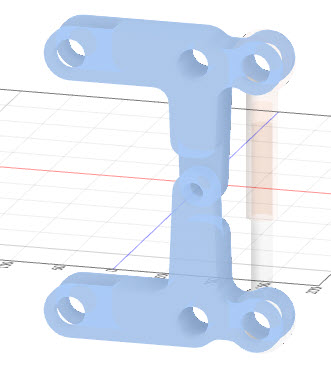

2. 암 부품 2개를 선택합니다.
3. 접합 유형을 설정하려면 현재 위치에서 접합 대화상자에서 유형을 회전로 설정합니다.

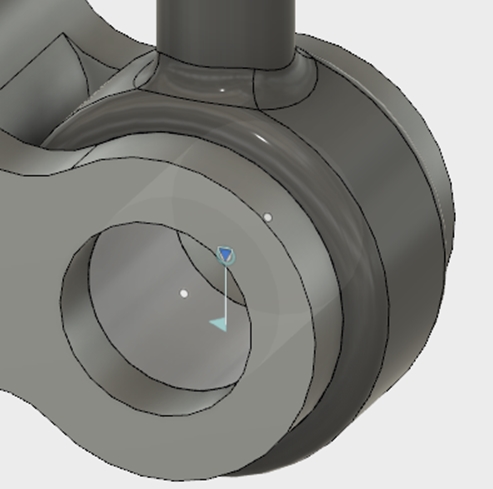

4. 위치를 정의하려면 두 팔이 서로 접촉하는 원형 모서리를 선택합니다.
5. 작업을 완료하려면 현재 위치에서 접합 대화상자에서 확인을 클릭합니다.
내부 및 외부 피스톤 구성요소 사이에 원통형 현재 위치에서 접합을 추가합니다. 이 단계를 통해 내부 피스톤 구성요소가 외부 구성요소 내에서 슬라이딩할 수 있습니다.
1. 디자인 작업공간의 솔리드 탭에서 조립 > 현재 위치에서 접합을 클릭합니다.

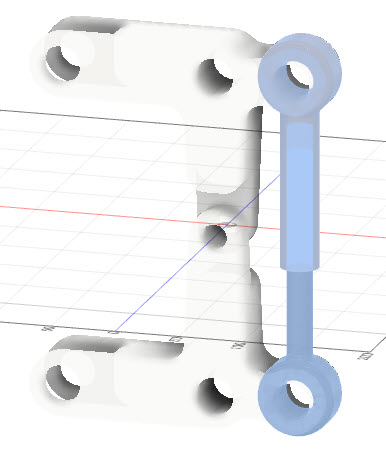

2. 다음 두 피스톤 구성요소를 선택합니다.
3. 접합 유형을 설정하려면 현재 위치에서 접합 대화상자에서 유형을 원통형으로 설정합니다.

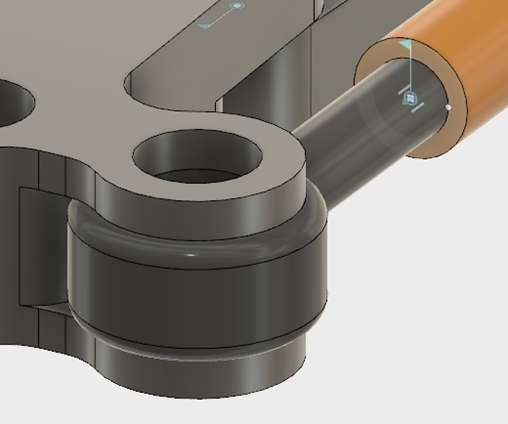

4. 위치를 정의하려면 다른 피스톤이 슬라이딩되는 위치인 피스톤 - 외부 구성요소의 끝에 있는 면의 중심점을 선택합니다.

  중심점을 선택하려면 끝 곡면의 원형 모서리 위에 마우스를 놓고 Ctrl 키(Mac의 경우 Cmd)를 누른 채 중심점을 클릭합니다. Ctrl 키(Mac의 Cmd 키)를 사용하면 선택이 특정 면으로 잠기므로 관련 중심점을 훨씬 쉽게 선택할 수 있습니다.
5. 작업을 완료하려면 확인을 클릭합니다.
피스톤 부분조립품과 하단의 암 사이에 회전 현재 위치에서 접합을 추가합니다.

이 단계를 통해 암 및 피스톤 횡단구성요소를 사용하여 피스톤 횡단구성요소 하단의 공통 점을 기준으로 서로 상대적으로 회전할 수 있습니다.
1. 주 조립품을 다시 활성화하려면 상단 노드(피스톤 연결)를 마우스 오른쪽 버튼으로 클릭하고 활성화를 클릭합니다.
2. 디자인 작업공간의 솔리드 탭에서 조립 > 현재 위치에서 접합을 클릭합니다.

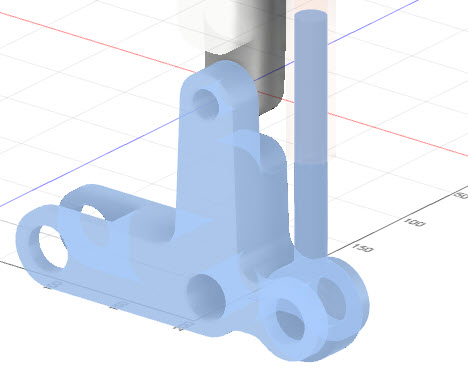

3. 하단 암 구성요소 및 피스톤 - 내부 구성요소를 선택합니다.
4. 접합 유형을 설정하려면 현재 위치에서 접합 대화상자에서 유형을 회전로 설정합니다.
5. 위치를 정의하려면 피스톤의 내부 원통형 면에서 내부 원통형 면의 중심점을 선택합니다.

  중심점을 선택하려면 피스톤의 내부 원통형 곡면 - 내부 구성요소에 커서를 가져간 후 Ctrl 키(Mac의 경우 Cmd)를 누른 채 중심점을 클릭합니다.
6. 작업을 완료하려면 확인을 클릭합니다.
상단의 피스톤 부분조립품과 암 사이에 회전 현재 위치에서 접합을 추가합니다.

이 단계를 통해 암 및 피스톤 횡단구성요소를 사용하여 피스톤 횡단구성요소 상단의 공통 점을 기준으로 서로 상대적으로 회전할 수 있습니다.
1. 디자인 작업공간의 솔리드 탭에서 조립 > 현재 위치에서 접합을 클릭합니다.

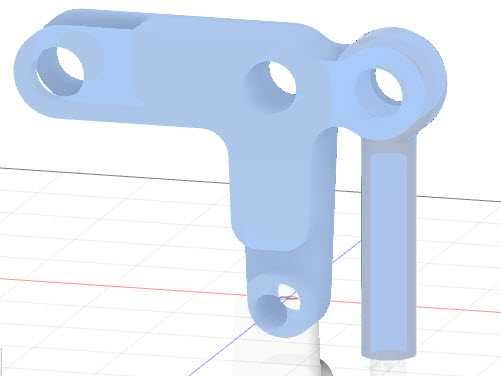

2. 상단 암 구성요소 및 피스톤 - 외부 구성요소를 선택합니다.
3. 접합 유형을 설정하려면 현재 위치에서 접합 대화상자에서 유형을 회전로 설정합니다.
4. 위치를 정의하려면 피스톤의 내부 원통형 면에서 외부 구성요소의 중심점을 선택합니다.

  중심점을 선택하려면 피스톤 - 외부 구성요소의 내부 원통형 곡면 위에 마우스를 놓고 Ctrl 키(Mac의 경우 Cmd)를 누른 채 중심점을 클릭합니다.
5. 작업을 완료하려면 확인을 클릭합니다.
6. 접합을 보려면 브라우저에서 접합 폴더를 마우스 오른쪽 버튼으로 클릭하고 표시/숨기기를 전환합니다. 가시성 그림문자는 활성 상태여야 합니다.

작업 2 요약

이 작업에서는 조립품에서 부품의 동작을 서로를 기준으로 제어하기 위해 여러 개의 현재 위치에서 접합을 작성했습니다. 두 암 간의 회전 접합, 피스톤 구성요소 간의 원통형 접합, 위쪽 및 아래쪽 피스톤 구성요소와 해당 조립품 암 간의 회전 접합을 작성했습니다.

접합 완료

접합이 추가된 피스톤 조립품
