스레드 도구 경로 생성

제조 작업공간 도구막대에서 밀링 > 2D > 스레드를 클릭합니다.

스레드 대화상자가 열립니다.

도구 탭에서 선택을 클릭하여 도구를 선택합니다. 아직 없는 경우 스레드 밀링 도구를 작성해야 합니다.

형상 탭의 선택 모드 드롭다운 메뉴에서 선택한 면을 선택합니다.

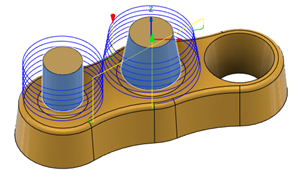

홀 선택 필드가 활성화된 상태에서 모형에서 기계가공할 원통형 또는 원추형 면을 선택합니다. 각 면을 선택하면 도구 경로 미리보기가 나타납니다.

스레딩 방향 옵션을 선택하여 조임쇠가 스레드에서 조여야 하는 방향을 지정합니다.

스레드 피치 거리를 입력합니다. 이는 도구 제조업체에서 제공해야 합니다. 영국식 단위의 경우 1/인치당 스레드를 사용하여 계산해야 할 수 있습니다.

피치 지름 간격띄우기 거리를 입력합니다. 내부 및 외부 스레드의 경우 장축 지름(D)과 단축 지름(d) 간의 차이입니다.

선택적 단계:

• 공구의 진입 각도를 변경하려면 패스 탭에서 시작 각도 값을 입력합니다.

• 스레드에 리드를 여러 개 두고 피치를 동일하게 유지하려면 패스 탭에서 다중 스레드 수행을 활성화한 다음, 스레드의 수를 지정합니다.

• 공구 변형에서 남겨진 모든 스톡을 지우려면 패스 탭에서 패스 반복을 사용으로 설정하여 패스를 반복합니다. 패스 반복은 일반적으로 스프링 패스라고 합니다.

확인을 클릭합니다.

도구 경로가 생성됩니다.
