구석 도구 경로의 절삭조건 선택
Fusion Manufacturing Extension
이 기능은 익스텐션의 일부입니다. 익스텐션은 Fusion 의 추가 기능에 액세스할 수 있는 유연한 방법입니다. 자세히 알아보기.
구석 도구 경로를 생성할 때 세 가지 도구 경로 타입을 선택할 수 있습니다.
- 최대 스텝오버에 따라
- 일정한 스텝오버에 따라
- 교차
따라
따라 유형을 사용하는 경우 재질을 따라 패스가 실행되며(예: 내부 코너를 따라), 일반적으로 부품의 얕은 영역을 기계가공하는 데 사용됩니다.
팁: 5축 기계가공을 사용할 때 스팁 앤 쉘로우 영역에서 따라를 사용할 수 있습니다.
최대 스텝오버에 따라를 사용하면 스텝오버가 항상 스톡 경계 내에 있도록 자체적으로 조정되므로 주변 영역의 곡면 마감이 영향을 받지 않습니다. 최대 스텝오버는 스톡 경계의 가장 넓은 부분에서 발생합니다. 스톡 경계가 좁아지면 스텝오버가 서로 가까이 이동하여 각 스텝오버에서 잘라낼 재질이 적고 도구가 부품에 문지를 수 있습니다.
일정한 스텝오버에 따라를 사용하면 일정한 칩 두께를 얻을 수 있도록 스톡 경계 전체에 일정한 스텝오버가 유지되어 절단 조건이 향상됩니다. 스톡 경계가 좁아지면 가장 바깥쪽 절삭조건이 이미 가공된 주변 영역을 침범하여 잠재적으로 곡면 마감에 마크가 생길 수 있습니다.
아래 예에서는 원형 보스의 하단에 있는 스톡 경계와 최대 스텝오버에 따라 및 일정한 스텝오버에 따라을 사용한 결과를 볼 수 있습니다.
 |
|
 |
 |
| 최대 스텝오버에 따라 | 일정한 스텝오버에 따라 |
교차
절삭조건은 재질을 가로 지른(예: 내부 구석 가로), 일반적으로 경사 영역을 기계가공하는 데 사용됩니다.

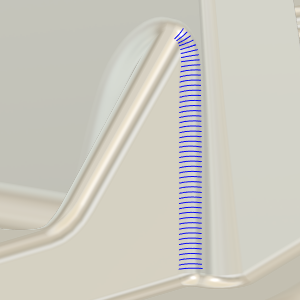

수직 벽에 대해 가로를 사용하면 도구를 구석 아래에서 수직으로 실행하지 못하도록 하는 데 도움이 되므로 도구 파손의 가능성이 높아집니다.
