수평 도구 경로 생성
제조 작업공간 도구막대에서 밀링 > 3D > 수평을 클릭합니다.
수평 대화상자가 열립니다.
도구 탭에서 선택을 클릭하여 도구를 선택합니다. 대화상자의 왼쪽 패널에 있는 Fusion 라이브러리의 샘플 도구 라이브러리에서 도구를 선택합니다.
팁: 플랫 하단 및 불 노즈 끝 밀은 수평 마감 도구 경로에 가장 적합합니다.
형상 탭에서 기계가공 경계가 있는 도구 경로 영역을 포함시킨 다음 가공할 영역을 나타내는 모서리 또는 스케치를 선택할 수 있습니다. 아무것도 선택하지 않으면 전체 모형이 정의된 스톡 상자 내의 기계가공에 대해 평가됩니다.
절삭조건 탭에서 수동 스텝오버를 사용하도록 설정하여 절단 간격을 조정합니다. 사용 안 함으로 설정하면 Fusion에서 기본 스텝오버 거리를 설정합니다. 거리는 도구 하단의 플랫 영역보다 작아야 합니다.
선택적 단계:
절단 패턴을 변경하려면 스파이럴 가공사용 매개변수를 활성화합니다.
상승 절단 또는 기존 절단만 작성하려면 방향 매개변수를 설정합니다.
다중 Z 깊이를 작성하려면 다중 깊이 매개변수를 사용합니다.
NC 프로그램 크기를 줄이려면 스무싱을 사용합니다.
확인을 클릭합니다.
도구 경로가 생성됩니다.

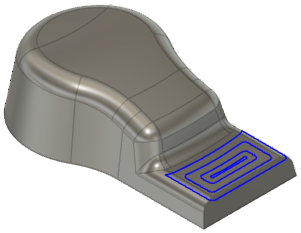

플랫 영역의 수평 도구 경로입니다.
플랫 영역에서 선반 위를 만들면 커터가 플랫 영역 위로 이동하여 모서리를 정리합니다.
