홀 드릴링 시 충돌 방지

드릴링에 대한 충돌 회피는 충돌 가능성을 줄여 더욱 안전한 툴패스를 생성하는 데 도움이 됩니다.

• 샤프트 또는 홀더와 부품 간의 충돌을 방지하려면 공구 탭의 샤프트 및 홀더 설정을 사용합니다.
• 링크 이동을 수행할 때 공구의 절단 부분과 부품 사이의 충돌을 방지하려면 링크 탭의 급속이송 방법 설정을 사용합니다.

드릴링에 충돌 회피 사용

1. 제조 작업공간 도구막대에서 밀링 > 드릴링 > 드릴을 선택합니다. 드릴 대화상자가 나타납니다.

2. 공구 탭에서 샤프트 및 홀더 확인란을 선택합니다.

3. 샤프트 및 홀더 모드 드롭다운 메뉴에서 샤프트 또는 홀더와 부품 사이에 충돌이 있을 수 있는 경우 수행할 작업을 선택합니다. 예를 들어, 충돌하는 홀 건너뛰기를 선택하면 충돌이 탐지된 툴패스에서 모든 홀이 제거됩니다.

4. 샤프트 틈새 값을 입력합니다.

5. 홀더 틈새 값은 입력하시오.

6. 링크 탭에서 가우징 무시 확인란이 선택 취소되어 있는지 확인합니다. 급속이송 방법 및 안전 거리 설정이 나타납니다.

   중요: 초기 프로그래밍 단계에서 가우징 무시를 선택하면 계산 시간을 단축하는 것이 유용합니다. 그러나 툴패스를 마무리하기 전에 이 옵션의 선택을 취소하고 가우징이 있는지 확인하는 것이 좋습니다.

7. 급속이송 방법 드롭다운 메뉴에서 충돌 방지를 선택합니다.

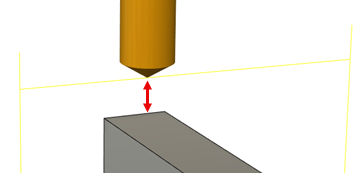

8. 안전 거리를 지정하여 링크 이동 중 공구가 부품의 곡면에서 떨어져 있도록 합니다.



9. 나머지 드릴 작업을 프로그래밍한 다음 확인을 클릭합니다.
