특수 공구 도구

특수 공구 도구는 복잡한 쉐이프와 윤곽을 작성하도록 디자인된 특수 절단 공구입니다. 이러한 공구는 전문 작업에 필요한 특정 모양이나 형태에 맞게 맞춤형으로 디자인되었습니다. 엔드밀과 같은 표준 밀링 공구는 평평한 곡면과 3D 모양을 생성할 수 있지만 특수 공구 도구는 복잡한 2D 프로파일, 곡선 및 중공을 절단하는 데 유용합니다. 특수 공구 도구는 공구 변경의 필요성을 최소화하고 필요한 기계가공 작업 수를 줄여 주기 시간을 단축하는 데 도움이 될 수 있습니다.

특수 공구 도구를 작성하려면 공구 절반의 닫힌 프로파일에 대한 스케치를 작성하거나 CAD 도면을 업로드해야 합니다. 그런 다음 Fusion은 축을 중심으로 절반 프로파일을 회전합니다.

주: Fusion은 시뮬레이션 중에 특수 공구 도구가 표시되더라도 대략적인 엔드밀 공구를 기반으로 툴패스를 생성하므로 3D 쉐이프를 기계가공하는 데는 특수 공구 도구를 사용하지 않는 것이 좋습니다.

보정 점

보정 점은 특수 공구 도구의 특정 위치로, 절단하려는 쉐이프를 따르도록 도와줍니다. 이렇게 하면 특수 공구 도구가 정확하게 절단되도록 올바른 위치에 있는지 확인할 수 있습니다.

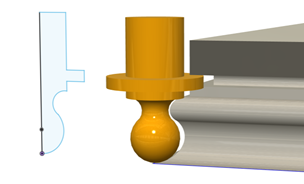

보정 점	윤곽선 선택	결과 도구 경로

보정 지점을 직접 설정할 수도 있고 Fusion이 자동으로 선택하도록 할 수도 있습니다. 자동으로 설정되면 보정 지점이 공구 팁과 수평으로 배치되고 공구의 가장 넓은 지름에 정렬됩니다.

공구의 절단 높이를 조정해야 하는 경우 공구 라이브러리에서 특수 공구 도구를 편집할 때 팁 간격띄우기를 변경합니다.

	1. 빨간색 점은 보정 점을 나타냅니다. 2. 검은색 점은 도구 경로가 연결되는 점을 나타냅니다. 보정점을 기준으로 계산되며 도구의 Z 옵셋을 나타냅니다.

지원되는 전략

특수 공구 도구는 대부분의 2D 및 3D 밀링 전략에서 작동합니다. 그러나 대부분의 다중축 밀링 전략과 호환되지 않습니다.
