도구 경로의 가시성 제어

가시성을 켜서 선택하지 않은 툴패스(프로빙 및 기계가공)를 캔버스에 표시할 수 있습니다.

1. 브라우저에서 표시할 도구 경로 옆에 있는 를 클릭합니다.

   가 로 변경되고 툴패스는 캔버스에 표시됩니다.

2. 도구 경로를 숨기려면 를 클릭합니다.

제조 작업공간에서 도구 경로를 프로그래밍하는 동안 다음을 수행하여 도구 경로가 어떻게 동작하는지 보다 잘 이해할 수 있습니다.

• 도구 경로를 하나 이상의 도구 경로와 비교하여 차이를 확인합니다.
• 단면 분석 중 도구 경로가 표시되도록 설정

도구 경로 비교 예

매개변수 변경이 툴패스에 미치는 영향을 이해하려면 두 개의 유사한 툴패스를 표시하고 캔버스에서 비교할 수 있습니다.

두 도구 경로를 비교하려면

1. 브라우저에서 비교를 위해 참조로 선택할 도구 경로의 이름을 클릭합니다. 참조 도구 경로는 진한 파란색 도구 경로로 나타납니다.
2. 비교하려는 도구 경로 옆의 에서 숨겨진 도구 경로 아이콘을 클릭하여 비교를 위해 도구 경로를 표시합니다. 비교 도구 경로는 더 밝고 회색의 도구 경로로 나타납니다.

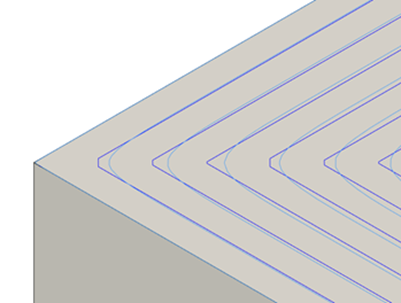

아래 예에는 두 개의 유사한 스팁 앤 쉘로우 도구 경로가 있습니다. 유일한 차이점은 하나의 도구 경로에서 얕은 절삭조건에 대해 부드러운 간격띄우기가 활성화되었다는 것입니다.

주: 도구 경로의 가시성 상태는 저장되고 프로젝트를 닫았다가 다시 열면 동일하게 유지됩니다.

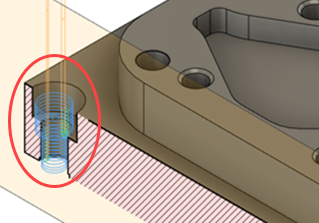

단면 분석 예시 동안 도구 경로 보기

뷰의 궤도를 수행하여 도구 경로의 세부 사항을 볼 수 없는 경우 대신 단면 분석을 수행할 수 있습니다.

단면 분석을 위해 도구 경로를 표시하려면 브라우저에서 도구 경로 이름 옆에 있는 아이콘을 클릭한 다음, 단면 분석을 수행합니다.

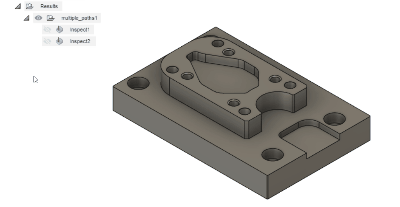

여러 곡면 검사 결과 보기 예

또한 선택하지 않은 모든 곡면 검사 결과를 표시할 수도 있습니다.
