작업 1: 설정 작성

이 작업에서는 먼저 설정을 작성합니다.

일반적으로 기계가공 작업은 설정을 작성하여 시작됩니다. 설정은 WCS(작업 좌표계), 스톡 형상, 고정구 및 기계가공 곡면을 포함하여 일련의 기계가공 작업에 대한 여러 일반 특성을 정의합니다. 첫 번째 작업을 추가하기 전에 설정을 수동으로 작성하지 않으면 기본 매개변수를 사용하여 설정이 자동으로 작성됩니다.

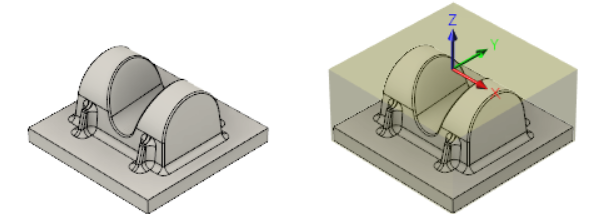

설정이 없음(왼쪽). 설정이 작성됨(오른쪽).

단계

1. XYZ 방향 및 원점의 위치를 정의하여 WCS(작업 좌표계)를 설정합니다.

   1. 제조 도구막대의 밀링 탭에서 설정 > 새 설정 을 선택하여 설정 대화상자를 표시합니다. 주: 캔버스에서 부품의 경계 상자 주위에 스톡 재질이 자동으로 작성됩니다.
   2. WCS(작업 좌표계) 그룹의 방향 드롭다운 메뉴에서 Z축/평면 및 X축 선택을 선택합니다.
   3. Z축 버튼이 활성 상태인지 확인하고 다음 이미지와 같이 부품의 왼쪽 아래에 있는 수직 모서리를 선택합니다.


   4. 이제 Z축 방향이 올바르게 지정되지만 X축을 다시 정의해야 합니다. X축 버튼이 활성 상태인지 확인하고 아래와 같이 부품 기준에서 수평 모서리를 선택합니다.

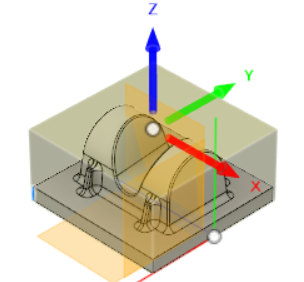

   5. X축의 방향을 반전해야 할 수 있습니다. 이 경우 X축 반전 확인란을 활성화하여 WCS 트라이어드가 다음 이미지에 표시된 것과 일치하도록 합니다.


   6. 이제 새 WCS의 방향이 올바릅니다. 이제 원점을 다시 정의해야 합니다. 원점 드롭다운 메뉴에서 스톡 상자 점을 선택하십시오.

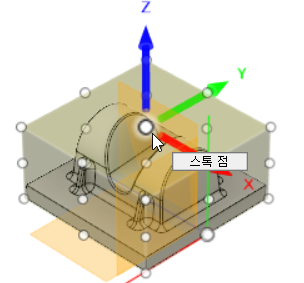

   7. 스톡 점 버튼을 클릭하고 다음 이미지에 표시된 것처럼 스톡의 상단 중심에 있는 점(흰색 점으로 표시)을 선택합니다.



2. 모형 곡면을 정의합니다. 주: 스톡과 마찬가지로 기계가공 곡면을 반드시 정의할 필요는 없습니다. 하지만 여기서는 보다 복잡한 설정을 위한 연습으로 이 작업을 수행합니다.

   1. 모형 그룹에서 모형 버튼을 클릭합니다.

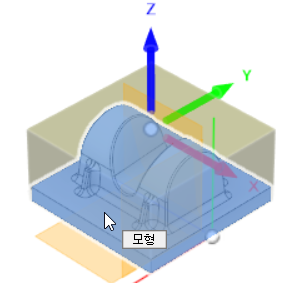

   2. 다음 이미지와 같이 스톡에서 모형을 클릭하여 부품을 기계가공 곡면으로 선택합니다.


   3. 확인을 클릭하여 설정을 종료합니다.

활동 1 요약

이 작업에서는 설정을 작성했습니다. 이 작업은 작업공간 원점의 위치와 XYZ 방향을 정의하여 수행했습니다. 기계가공할 모형 곡면도 지정했습니다. 스톡 상자가 자동으로 작성되었으며 기본 설정을 사용했습니다.
