일반 탭 설정

매개변수	설명
설명	도구에 대한 텍스트 설명입니다. 이 설명은 CAM 전체에서 표시되는 도구 이름에 포함됩니다.
공급업체	도구의 제조업체 또는 공급업체입니다. 이 옵션을 사용하여 이 특정 도구를 구매한 출처를 식별할 수 있습니다.
제품 ID	도구에 대한 공급업체 식별자(ID)입니다. 이 도구의 카탈로그, 모형 또는 부품 번호일 수 있습니다.
제품 링크	이 공구를 획득하기 위한 공급업체의 웹 사이트나 연락처 정보입니다. 이 링크는 공구 라이브러리의 정보 탭에 나타납니다. 이 링크를 선택하면 공급업체 외부 웹 사이트로 이동됩니다.

삽입 탭 설정

매개변수	설명
ISO 코드	삽입 도구 코드를 알고 있는 경우 여기에 입력하면 다른 삽입 설정을 자동으로 채울 수 있습니다. ANSI 코드의 경우 단위를 인치로, ISO 코드의 경우 밀리미터로 설정합니다. 일반 터닝 및 터닝 보링 공구 유형에 사용할 수 있습니다.
쉐이프	일반 제조업체 문자 지정을 사용하는 삽입물의 쉐이프입니다.
릴리프 각도	기계가공 중 재료와 접촉하는 삽입물의 면에 대한 기울기입니다. 일반 터닝 및 터닝 보링 공구 유형에 사용할 수 있습니다.
공차	공구 제조업체에서 정의한 대로 문자별 삽입 공차입니다.
횡단면	삽입물의 홀 및 칩 차단기 쉐이프입니다.
삽입 크기	공구 제조업체에서 정의한 숫자 지정을 사용하여 표시하는 내접 원 크기입니다. 일반 터닝 및 터닝 보링 공구 유형에 사용할 수 있습니다.
두께	공구 제조업체에서 정의한 숫자 지정을 사용하여 표시하는 두께입니다.
구석 반지름	공구 제조업체에서 정의한 대로 숫자 지정을 사용하여 표시하는 코너 r값 크기입니다.
유형	공구 삽입물 유형입니다. 이 유형은 삽입을 정의하는 데 사용할 수 있는 설정을 변경합니다.
단위	도구 측정 단위(밀리미터 또는 인치)입니다.
재료	공구의 재료입니다. 옵션에는 지정되지 않음, HSS, Ti 코팅, 카바이드 및 세라믹이 있습니다.
전체 길이	삽입물의 전체 길이입니다. 터닝 그루빙 및 터닝 스레딩 공구 유형에 사용할 수 있습니다.
폭	공구의 비절단 폭입니다. 터닝 그루빙 및 터닝 스레딩 공구 유형에 사용할 수 있습니다.
그루브 폭	공구의 절단 폭입니다. 터닝 그루빙 공구 유형에 사용할 수 있습니다.
최소 스레드 피치	삽입물이 작성할 수 있는 최소 스레드 피치입니다. 이 값은 삽입물의 스레드 팁 폭 또는 스레드 팁 반지름에 따라 달라집니다. 이러한 값에 따라 더 작은 스레드를 작성하는 데 사용할 삽입물의 양이 결정됩니다. 터닝 스레딩 공구 유형에 사용할 수 있습니다.
최대 스레드 피치	삽입물이 작성할 수 있는 최대 스레드 피치입니다. 이 매개변수는 삽입물의 쉐이프를 정의합니다. 터닝 스레딩 공구 유형에 사용할 수 있습니다.
내부 스레드	이 옵션을 선택하면 내부 스레드를 기계가공할 수 있습니다. 터닝 스레딩 공구 유형에 사용할 수 있습니다.
스레드 프로파일 각도	스레드의 두 면 사이 각도 값입니다(단위: 도). 90도보다 작은 값을 입력합니다. 터닝 스레딩 공구 유형에 사용할 수 있습니다.
스레드 팁 유형	플랫, 점 또는 원형 유형 스레드 팁입니다. 터닝 스레딩 공구 유형에 사용할 수 있습니다.
스레드 팁 반지름	스레드 프로파일의 반지름입니다. 톱니 폭의 절반보다 작거나 같은 값을 입력합니다. 원형 스레드 팁에만 사용할 수 있습니다.
스레드 팁 폭	스레드 프로파일의 플랫 폭입니다. 터닝 스레딩 공구 유형에 사용할 수 있습니다.

홀더 탭 설정

매개변수	설명
단위	도구 측정 단위(밀리미터 또는 인치)입니다.
스타일	공구 홀더의 릴리프 크기입니다.
손	제조업체에서 지정한 오른쪽 또는 왼쪽입니다.
고정	삽입물이 홀더에 고정되는 방법입니다.
절단 폭	홀더 헤드의 폭입니다. 일반 터닝 및 터닝 보링 공구 유형에 사용할 수 있습니다.
헤드 길이	홀더 헤드의 길이입니다.
전체 길이	홀더의 전체 길이입니다.
섕크 폭	홀더 생크의 폭.
섕크 높이	홀더 생크의 높이입니다. 일반 터닝 및 터닝 스레딩 공구 유형에 사용할 수 있습니다.
둥근 섕크	이 옵션을 선택하면 홀더에 대한 원통형 생크가 지정됩니다. 일반 터닝 및 터닝 스레딩 도구 유형에 사용할 수 있습니다.

설정 탭 설정

설정은 도구가 가리키는 방향과 삽입물의 접촉 절단점을 정의합니다.

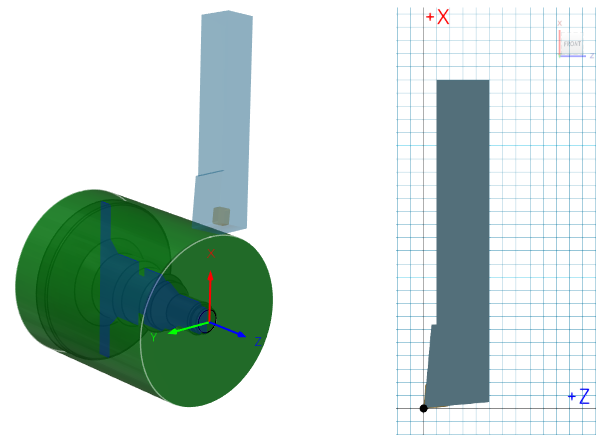

캔버스의 터닝 도구(왼쪽)와 도구 라이브러리의 도구에 대한 3D 미리보기(오른쪽)

매개변수	설명

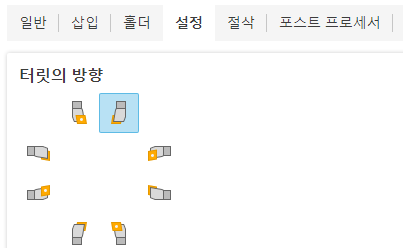

방향	절단 방향을 기준으로 하는 도구의 각도입니다. 90도 간격 방향 옵션 중 하나를 선택하여 CNC 기계에서 실제 공구가 배치된 방향과 일치하도록 공구 방향을 지정합니다. 도구의 방향을 90도 간격이 아닌 다른 각도로 설정하려면 방향 상자에 사용자 각도를 입력한 다음 Enter 키를 누릅니다.
Flip	공구의 방향을 반전시킵니다. 참고: 이 설정은 공구 방향에만 영향을 주며 스핀들 방향은 변경하지 않습니다.
보정	툴패스 보정 위치입니다. CNC 기계에서 공구를 참조하는 방법에 따라 보정 점을 선택합니다. 팁 접선 - 각 절단 모서리에서 사각형부터 축까지 측정됨. 팁 - 삽입 절단 모서리를 따라 작성된 교차점. 팁 센터 - 툴패스는 팁의 중심에서 참조됩니다. 중심 삽입 - 원형 또는 버튼 쉐이프의 삽입물에 주로 사용.
시계 방향 스핀들 회전	공구가 사용 중일 때 스핀들의 방향입니다. 시계 방향은 척을 내려다 볼 경우의 주 스핀들을 기준으로 합니다. 참고: 이 설정은 스핀들 방향만 변경하며 공구 방향에는 영향을 주지 않습니다. CNC 기계에서 코드를 실행하기 전에 시뮬레이션 결과를 시각적으로 확인하고 후처리 출력에서 스핀들 M 코드를 확인하는 것이 중요합니다.

절단 데이터 탭 설정

속도 그룹

이 섹션에서는 도구의 기본 스핀들 속도를 설정할 수 있습니다.

매개변수	설명
상수 곡면 속도 사용	선택하면 NC 컨트롤러에 의해 피드와 속도가 결정됩니다. CSS는 현재 절단 지름을 기준으로 도구의 끝을 지나 이동하는 재질의 양을 일관되게 유지합니다. 공구가 부품의 중심선에 더 가까이 이동하면 RPM이 증가합니다. 이 옵션을 선택 취소하면 기계는 프로그래밍된 스핀들 속도와 피드 속도를 사용합니다.
스핀들 속도	상수 곡면 속도 사용 확인란을 선택 취소한 경우 스핀들의 회전 속도로, 분당 회전 수(RPM)로 지정됩니다. 터닝 스레딩 공구 유형에 사용할 수 있습니다.
곡면 속도	현재 절단 지름을 기준으로 공구 팁에서 재료가 이동하는 속도입니다. 인치 모드의 경우 피트/분, 미터법 모드의 경우 m/분으로 표시됩니다.

피드 속도 그룹

매개변수	설명
회전당 피드(FPR) 사용	이 옵션을 선택하면 피드 속도가 거리/회전(FPR)으로 표시됩니다. 이 옵션을 선택 취소하면 피드 속도가 거리/시간(분당 피드 즉, FPM)으로 표시됩니다.
회전당 절단 피드 속도	절단면 이동에 사용되는 피드입니다.
회전당 리드인 피드 속도	절단 이동으로 리드인할 때 사용되는 피드입니다.
회전당 리드아웃 피드 속도	절단 이동에서 리드아웃할 때 사용되는 피드입니다.
냉각제	공구와 함께 사용할 냉각제 유형입니다. 일부 NC 기계에 사용할 수 없는 옵션도 있습니다.

후처리기 탭 설정

매개변수	설명
번호	NC 프로그램에서 도구를 식별하는 데 사용되는 번호입니다.
끊기 컨트롤	이 옵션을 선택하면 사용 후 공구 파손을 확인할 수 있습니다. 그러면 기계에 끊어진 도구를 확인하도록 지시하는 출력이 게시물로 전송됩니다. 이것은 기계에 종속된 기능입니다.
주석	도구에 대한 문자 주석입니다. 일반적으로 주석은 NC 프로그램으로 출력됩니다.
보정 간격띄우기	NC 프로그램에서 도구 길이 간격띄우기와 도구 지름 간격띄우기를 식별하는 데 사용되는 번호입니다.
수동 도구 변경	이 옵션을 선택하면 수동 공구 변경이 강제로 적용됩니다. 자동 공구 교환기가 있는 기계의 경우 선택 취소합니다.
터릿	NC 기계에서 도구의 터릿 위치입니다.
