Fusion에는 윤곽선 마무리 전략을 통해 얇은 벽을 기계가공할 수 있는 특수 지원이 포함됩니다.

벽이 얇은 부품에서 기본 설정으로 윤곽선 마무리를 실행하면 영역별로 정렬된 도구 경로가 작성됩니다. 벽이 얇은 포켓의 경우 한쪽 면을 다른 쪽 면보다 완전히 앞쪽으로 기계가공하면 벽이 파손될 수 있습니다.

이 문제는 절삭조건 탭에서 깊이별 정렬 옵션을 활성화하여 다음으로 이동하기 전에 전체 Z 수준을 마무리하면 해결할 수 있습니다.

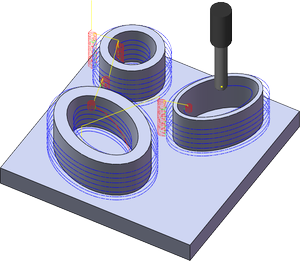

영역별 정렬(기본값)

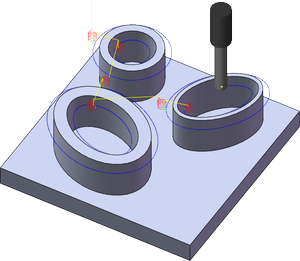

깊이별 정렬

벽이 얇고 벽이 두꺼운 부품의 경우 깊이로 정렬하면 일부 추가 링크가 발생할 수 있습니다. 그러나 CAM에서는 대신 얇은 벽 사용 옵션을 사용하도록 설정하여 영역이 아닌 깊이로 도구 경로를 정렬해야 하는 시기를 제어할 수 있습니다.

예를 들어 위에 표시된 부품에는 2mm, 4mm 및 6mm 두께의 벽이 있는 3개의 업스탠드가 있습니다. 얇은 벽 폭을 3mm로 설정하면 2mm 벽이 있는 업스탠드의 공구 경로가 깊이로 기계가공되고 다른 두 개의 업스탠드는 영역으로 기계가공됩니다.

얇은 벽 폭이 3mm인 얇은 벽 사용
