팬슬 초과 두께 참조

지정한 공구의 팬슬 패스를 감지합니다.

초과 두께 설정을 사용하면 먼저 두꺼워진 도구로 절삭조건을 계산한 다음 큰 도구의 이중 접점 간에 지정된 도구를 투영하여 지정된 도구의 팬슬 절삭조건을 탐지할 수 있습니다. 이렇게 하면 필렛 반지름이 공구 반지름보다 약간 큰 코너 필렛을 따라 경로를 찾을 수 있습니다.

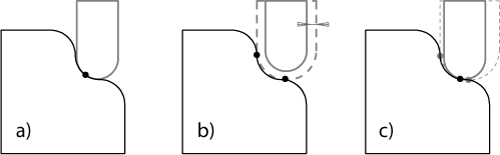

a) 큰 모깎기에 있는 작은 공구의 이상적인 위치는 하나의 접촉 점만 있으며 탐지되지 않습니다. b) 초과 두께를 사용하면 더 큰 공구가 계산에 사용되며 두 개의 접촉 점을 제공합니다. c) 결과 공구 위치는 작은 공구와 초과 두께 공구의 중간점에 있는 곡면에 공구를 투영하여 결정됩니다.

*예: * 코너 r값이 4.5mm(예: 9mm 볼 공구)인 공구를 사용하여 가공하려는 반지름이 5mm인 모깎기가 있는 경우, 초과 두께 매개변수를 0.5mm로 설정할 수 있습니다. 그러면 10mm 볼 도구를 사용하는 것처럼 도구 경로를 계산하지만, 9mm 도구를 사용하여 가공할 수 있도록 도구 경로를 조정합니다.
