보정 반지름 허용 오차 참조

보정 반지름 허용 오차는 두 가지 기능을 제공할 수 있습니다. ‘제어방법 - 컨트롤에서’를 사용하는 경우 이 허용 오차는 컨트롤에서 도구 크기를 약간 조정하는 편차를 제공할 수 있습니다. 도구 반지름이 코너 r값과 일치하는 경우 보정 허용 오차를 사용하여 코너에 작은 호를 작성할 수도 있습니다. 이렇게 하면 문제가 발생할 일이 없고 대화가 생길 수 있습니다. 따라서 코너에는 절단 후 남은 추가 스톡이 있습니다. 이는 허용되지 않거나 더 작은 도구를 사용하여 추가 절단이 필요할 수 있습니다.

이 기능은 CNC 작업자가 다양한 크기의 도구 중에서 선택할 수 있으므로 제작 시 유연성을 향상시킵니다. 그러나 대부분의 CNC 컨트롤은 제한된 NC 블록 룩-어헤드 기능을 가지고 있기 때문에 윤곽선 곡률이 사용된 도구의 곡률을 초과하면 일반적으로 실패합니다. CAM 소프트웨어는 임의로 선택한 형상에 대해 이러한 문제가 발생할 수 없도록 해야 합니다.

제한된 NC 블록 룩 어헤드업 때문에 CNC 제어로는 보정된 커터 위치가 원래 윤곽선의 다른 섹션을 과절삭하지 않도록 할 수 없습니다.

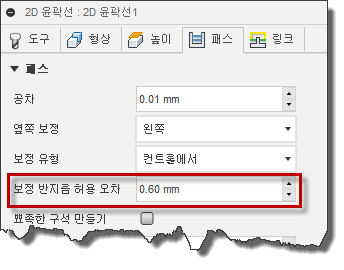

Fusion 절삭조건 탭에 보정 반지름 허용한계 설정을 도입하여 이러한 문제를 해결합니다.

이 매개변수는 작업에 대해 선택한 도구뿐만 아니라 안전하게 사용할 수 있는 도구 지름의 범위를 지정합니다. 허용되는 도구 반지름 범위는 선택한 도구 반지름에서 시작하여 선택한 도구 반지름+지정된 허용 오차까지 포함합니다.

선택한 형상의 뾰족한 구석이 이 허용 오차로 라운딩되었는지 확인합니다. 따라서 매개변수를 필요한 값보다 높게 설정하지 않아야 합니다. 그러나 사출기가 이러한 코너에서 더 높은 피드를 유지할 수 있기 때문에 반올림이 항상 바람직하지는 않습니다.

이 매개변수는 간단한 예를 위해 다른 CAM 시스템과 비교하여 약간 다른 결과를 제공하지만, CNC 컨트롤이 임의로 복잡한 형상에 대해 생성된 도구 경로를 실행할 수 있도록 보장합니다.

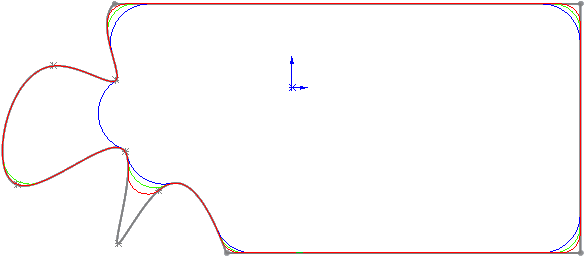

제어 보정을 사용하는 스케치의 2D 윤곽선. 빨간색 경로는 보정 반지름 허용치가 없습니다. 녹색 경로는 보정 반지름 허용한계가 작습니다. 파란색 경로는 보정 반지름 허용치가 큽니다.
