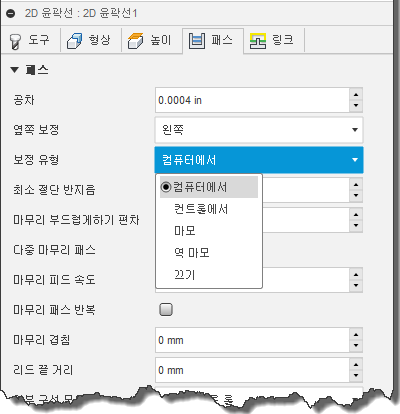

커터 보정이라고도 하는 커터 반지름 보정을 사용하면 툴패스를 선택한 프로파일의 외부, 내부 또는 바로 이동할 수 있습니다. 2D 윤곽선 대화상자의 패스 탭에 있는 제어방법 드롭다운 메뉴에서 수행되는 제어방법을 선택할 수 있습니다.

*제어방법 변경*

Fusion에 공구 경로의 미리보기가 표시되면 항상 표시되는 계산된(예: 보정되지 않은) 공구 경로가 됩니다. 시뮬레이션 및 검증 모드는 보정된 도구 경로를 CNC 기계에 의해 실행되는 것처럼 보여줍니다.

컴퓨터에서

도구 보정은 선택된 도구 지름을 기준으로 CAM에 의해 자동으로 계산됩니다. 포스트 프로세스 출력에는 보정된 경로가 G41/G42 코드 대신 직접 포함됩니다.

미리보기

시뮬레이션

컨트롤에서

공구 보정은 계산되지 않고 G41/G42 코드가 출력되어 운영자가 공구 제어기에서 보정량과 마모를 설정할 수 있습니다.

미리보기

시뮬레이션

마모

컴퓨터에서 옵션과 유사하지만 G41/G42 코드도 출력합니다. 이 옵션을 선택하면 기계 공구 작업자는 공구 크기의 차이를 음수로 입력하여 기계 공구 컨트롤에서 공구 마모를 조정할 수 있습니다.

미리보기

시뮬레이션

역 마모

마모 조정이 양수로 입력된다는 점을 제외하면 마모 옵션과 동일합니다.

끔

반지름 보정이 수행되지 않으며 공구 센터는 선택한 형상을 따릅니다.

미리보기

시뮬레이션

주: 제어 보정(마모 및 반전 마모 포함)은 마무리 패스에만 적용됩니다.
