윤곽 진입 진출 겹치기 참조

진입점의 도구 변형으로 인해 표시되는 표시가 유지되지 않습니다.

일반적으로 도구가 같은 지점에서 윤곽선을 들어오고 종료하기 때문에 경우에 따라 2D 윤곽선 도구 경로가 진입점의 도구 편각으로 인해 보이는 표식을 남길 수 있습니다. 이 문제를 방지하려면 절삭조건 탭에서 윤곽 진입 진출 겹치기 설정을 사용할 수 있습니다.

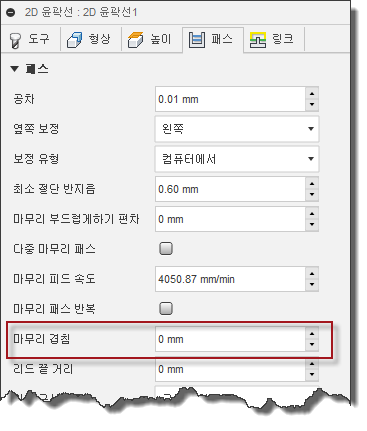

*절삭조건 탭의 윤곽 진입 진출 겹치기 설정*

윤곽 진입 진출 겹치기 값은 리드아웃 전에 공구가 진입점을 지나 이동하는 거리를 지정합니다. 이렇게 하면 진입점의 재질이 제대로 지워집니다.

윤곽 진입 진출 겹치기가 없는 윤곽선

윤곽 진입 진출 겹치기가 5mm로 설정된 윤곽선
