열린 포켓 기계가공 참조

Fusion에서 열린 2D 포켓을 기계가공하는 가장 좋은 방법은 2D 어댑티브 클리어링 전략을 사용하는 것입니다.

2D 어댑티브 클리어링 전략을 사용하여 열린 2D 포켓을 기계가공하려면 다음 단계를 수행합니다.

1. 제조 작업공간 도구막대에서 밀링 > 2D > 2D 어댑티브 클리어링 을 클릭합니다.

2. 포켓 선택 아래에서 형상 선택 드롭다운 리스트를 확장하고 포켓을 선택합니다.

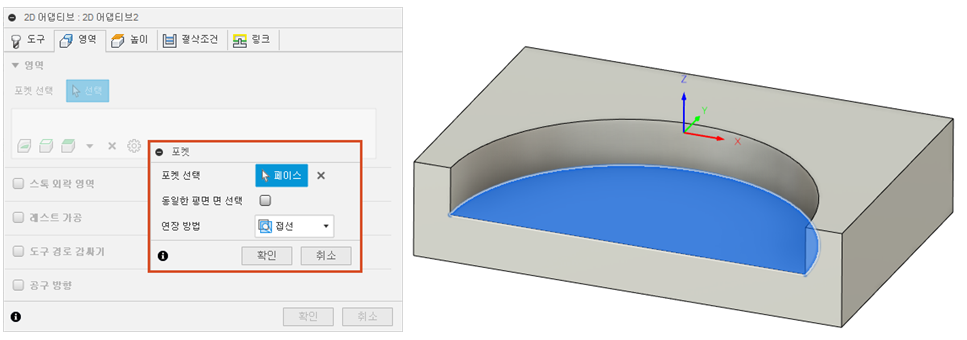

   열린 포켓 선택

3. 링크 높이를 조정하여 형상과 일치시킵니다.

   스톡의 상단이 절삭 깊이 위에 있는지 확인하십시오.

4. 확인을 클릭하여 도구 경로를 생성합니다.

이제 도구 경로는 이미지의 도구 경로와 유사하게 표시되어야 합니다.

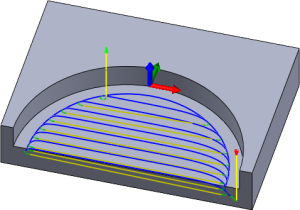

열린 포켓에 대한 2D 어댑티브 도구 경로
