작업 9: 구멍 4개 드릴

이 작업에서는 드릴 작업을 반복하여 구멍 4개를 작성합니다.

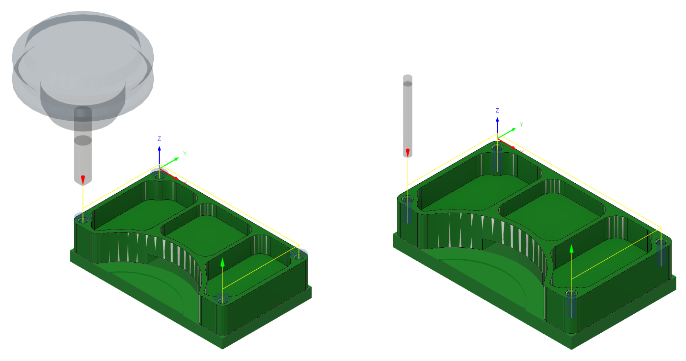

이전: 카운터싱크 구멍 4개의 원추형 면에 드릴 도구 경로가 적용됨(왼쪽). 이후: 구멍 4개에 드릴 도구 경로가 적용됨(오른쪽).

필수 조건

• 작업 8이 완료되었습니다.

단계

1. 4 - Ø0.1065" 118°(#36) 드릴 도구를 선택합니다.

   1. 제조 도구막대의 밀링 탭에서 드릴링 > 드릴 을 선택합니다.

   2. 도구 탭 에서 선택을 클릭하여 새 도구를 선택합니다.

   3. 문서 > 2D 어댑티브 밀링 튜토리얼 v1 리스트에서 4 – Ø0.1065" 118° (#36)을 선택합니다.

   4. 선택을 클릭하여 도구 선택 대화상자를 닫습니다.

2. 스레드 구멍의 내부 면을 선택합니다.

   1. 형상 탭 을 선택합니다.

   2. 선택 모드 드롭다운 메뉴에서 선택한 면이 선택되어 있는지 확인합니다.

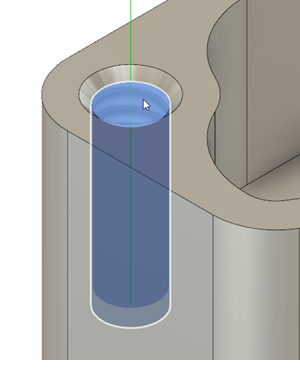

   3. 구멍 면 버튼이 활성 상태인지 확인하고 스레드 구멍 중 하나의 내부 면을 선택합니다.



   4. 같은 지름 선택 확인란을 선택합니다.

      다른 스레드 구멍 3개가 자동으로 선택됩니다.

   5. 구멍 세그먼트 자동 병합을 사용으로 설정합니다.

      이렇게 하면 전체 구멍이 구멍 시작 높이에 포함됩니다.

3. 드릴링 주기 유형을 드릴링 - 신속한 출력으로 설정하고 계산을 시작합니다.

   1. 주기 탭 을 선택합니다.

   2. 주기 유형 드롭다운 메뉴에서 드릴링 - 신속한 출력을 선택합니다.

   3. 확인을 클릭하여 도구 경로를 작성합니다.

작업 9 요약

이 작업에서는 도구를 선택하고 4개의 스레드 구멍에 드릴 도구 경로를 적용했습니다.

이전: 카운터싱크 구멍 4개의 원추형 면에 드릴 도구 경로가 적용됨(왼쪽). 이후: 구멍 4개에 드릴 도구 경로가 적용됨(오른쪽).
