툴패스 패턴화 기능과 대화상자에 대해 간략히 설명합니다.

제조 > 설정 > 새 패턴

모형에서 동일한 형상 복제가 여러 번 발생하면 도구 경로 패턴 기능을 활용할 수 있습니다. 이렇게 하면 단일 복제에 대한 도구 경로를 생성한 다음, 나머지 복제에 대해 복제할 수 있습니다. 패턴화는 패턴에 대한 모든 변경 사항이 즉시 적용되고 도구 경로를 다시 계산하거나 업데이트할 필요가 없기 때문에 전체 프로그래밍 프로세스의 속도를 높일 수 있습니다.

도구 경로 패턴을 작성하려면 브라우저에서 패턴화/복제할 작업을 선택한 다음, 마우스 오른쪽 버튼을 클릭하고 상황에 맞는 메뉴에서 새 패턴에 추가를 선택합니다.

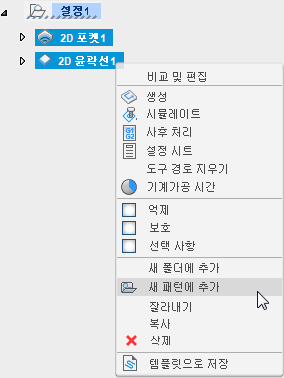

새 패턴에 추가를 선택하여 패턴 작성

이렇게 하면 선택한 작업이 포함된 폴더가 작성되며, 사용할 패턴 유형을 지정할 수 있습니다.

폴더에 작업이 이미 있는 경우 폴더를 마우스 오른쪽 버튼으로 클릭하고 새 패턴에 추가를 선택하여 폴더를 패턴 폴더로 변환할 수 있습니다.

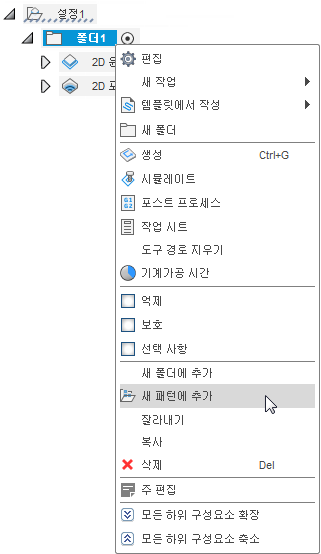

기존 폴더에 패턴 추가

패턴을 작성할 때 다음과 같은 패턴 유형을 제공하는 폴더:패턴 대화상자가 나타납니다.

• 선형 패턴
• 원형 패턴
• 미러 패턴
• 복제 패턴
• 구성요소 패턴

주: 구성요소 패턴은 조립품에서만 사용할 수 있습니다.

선형 및 원형 패턴을 디자인 작업공간의 직사각형 패턴 및 원형 패턴 명령과 매우 유사하게 구성합니다.

선형 패턴 도구 경로 예

원형 패턴 도구 경로 예

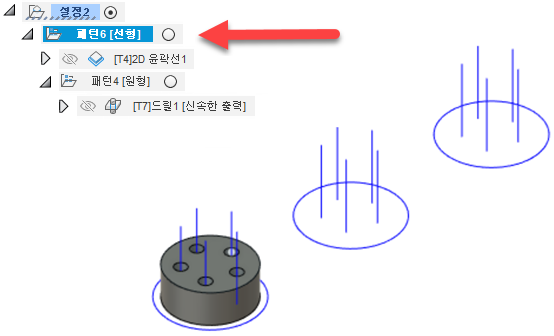

내포된 패턴 미리보기

패턴을 다른 패턴 폴더에 배치하여 패턴을 내포할 수 있습니다.

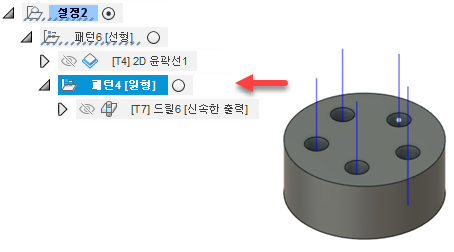

• 브라우저에서 해당 패턴을 클릭하여 개별 패턴의 모든 작업을 미리 볼 수 있습니다.



• 브라우저에서 맨 위 단계 패턴을 클릭하여 내포된 패턴의 모든 작업을 미리 볼 수 있습니다.



패턴 순서 지정

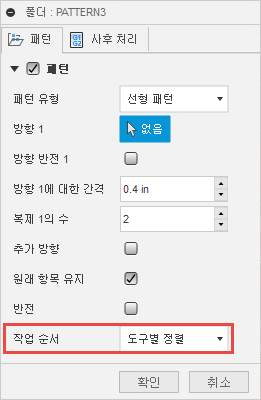

단일 패턴 폴더의 경우 패턴 내의 작업 순서는 폴더:패턴 대화상자에서 작업 순서를 설정하여 제어합니다. 사용 가능한 순서 지정 옵션은 다음과 같습니다.

• 순서 유지 - 다음 복제로 이동하기 전에 패턴의 각 복제에서 모든 작업을 기계가공합니다.
• 작업별 정렬 - 다음 작업으로 변경하기 전에 패턴에서 각 작업의 모든 발생을 기계가공합니다.
• 도구별 정렬 - 도구를 변경하기 전에 현재 도구를 사용하는 패턴으로 모든 작업을 기계가공합니다.

내포된 배포의 경우 가장 안쪽 패턴의 작업 순서가 정렬되어 점진적으로 바깥쪽으로 이동하므로 모든 패턴 내의 모든 작업을 인식하는 순서가 효과적으로 지정됩니다.

WCS 출력설정 재지정

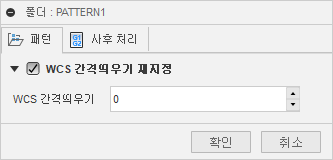

패턴 유형에 관계없이 패턴 작업을 마치기 전에 작업 대화상자에서 포스트 프로세스 탭을 클릭하여 WCS 출력설정 재지정 확인란에 액세스합니다.

이 확인란을 사용으로 설정하고 WCS 출력설정 번호를 입력하면 패턴 폴더 내의 모든 툴패스에 대해 설정에 정의된 WCS 출력설정이 재지정됩니다.

패턴 시뮬레이션

패턴이 작성되면 브라우저에서 패턴 폴더를 선택하여 중복된 모든 도구 경로로 전체 패턴을 시뮬레이션하거나 사후 처리해야 합니다. 패턴 폴더 내에 포함된 작업만 선택하면 패턴을 무시하고 이러한 작업만 시뮬레이션됩니다.
