기계 경사진 평면

Fusion Manufacturing Extension

이 기능은 익스텐션의 일부입니다. 익스텐션은 Fusion 의 추가 기능에 액세스할 수 있는 유연한 방법입니다. 자세히 알아보기.

  1. 제조 작업공간 도구막대에서 밀링 > 3D > 플랫을 클릭합니다.

    플랫 대화상자가 열립니다.

  2. 도구를 선택하고, 기계가공 경계를 정의하고, 높이를 설정하는 필수 단계를 완료합니다.

    주: 레스트 가공을 사용할 때는 일반적으로 이 작업에서 사용하는 도구가 이전 작업에서 사용하는 도구보다 작아야 합니다.

  3. 다중축 탭에서 경사진 평면 기계가공 확인란을 선택합니다.

  4. 도구 축 참조 드롭다운 메뉴에서 옵션을 선택하여 도구의 기울기 각도를 측정해야 하는 위치를 지정하십시오.

  5. 최소 기울기 각도를 지정합니다.

    아래 예에서는 최소 기울기 각도가 0도로 설정되고 최대 기울기 각도는 30도로 설정되었습니다. 즉, 도구가 도구 축 참조를 중심으로 0도에서 30도 사이로 기울어 수평에서 0~30도 사이에 있는 평평한 영역을 기계가공할 수 있습니다.

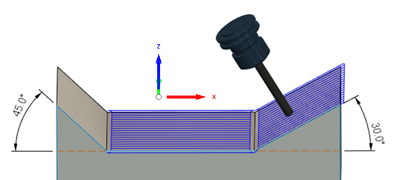

    경사 평면으로 기계가공된 플랫 영역

    도구 축 참조에서 30도 기울기

    팁: 경사진 영역만 기계가공하려면 0도보다 큰 최소 기울기 각도를 입력하십시오.

  6. 최대 기울기 각도를 지정합니다.

상위 페이지: 경사진 평면 기계가공
