적층 제조를 위한 구성요소 정렬

적층 기계를 선택한 상태에서 적층 설정이 있는지 확인하십시오.

제조 작업공간 도구막대에서 적층 > 위치 > 정렬 을 클릭합니다.

추가 배열 대화상자가 열립니다.

주: 또는 설정의 기존 정렬을 편집하려면 브라우저에서 추가 정렬 노드를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

기본적으로 설정의 모든 구성요소가 자동으로 선택됩니다. 구성요소 리스트가 대화상자에 표시됩니다. 선택을 변경하려면 캔버스에서 구성요소를 클릭하여 선택하거나 선택취소합니다.

정렬 유형을 선택하여 선택한 구성요소가 적층 기계의 빌드 볼륨에 정렬되는 방식을 결정합니다. 다음을 선택합니다.

• 2D 정렬(실제 쉐이프) 빌드 플랫폼의 단일 도면층에 구성요소를 배치합니다.

• 3D 정렬(경계 상자) 구성요소의 외부 치수를 사용하여 빠르고 대략적으로 정렬합니다.

• 3D 정렬(Monte Carlo) 무작위 샘플링 알고리즘을 사용하여 빌드 높이를 최소화하는 최적의 정렬을 찾습니다.

• 3D 정렬(실제 쉐이프) 더 높은 보압 밀도를 위해 구성요소의 실제 쉐이프를 기반으로 배치를 최적화합니다.

  참고: 일반적으로 3D 정렬(실제 쉐이프)이 보압 효율을 최대화하기 위해 선호되는 옵션입니다.

2D 정렬(실제 쉐이프)의 정렬 유형, 3D 정렬(경계 상자) 또는 3D 정렬(실제 쉐이프)을 선택한 경우 정렬 유형을 선택하여 모든 구성요소가 단일 설정에 맞지 않을 때 구성요소의 우선순위를 지정하는 방법을 제어합니다. 다음을 선택합니다.

• 우선순위는 정렬할 각 구성요소에 대한 개별 우선순위 수준을 지정합니다.
• 볼륨은 볼륨을 기준으로 가장 큰 볼륨부터 가장 작은 볼륨까지 구성요소에 자동으로 정렬합니다.
• 수동은 구성요소가 정렬되는 정확한 순서를 지정합니다. 구성요소 테이블에서 위에서 아래로 순서를 지정합니다.

2D 정렬(실제 쉐이프), 3D 정렬(경계 상자) 또는 3D 정렬(실제 쉐이프)의 정렬 유형을 선택한 경우 배치 옵션을 선택합니다.

• 중심 첫 번째 구성요소를 빌드 플랫폼의 중심에 배치하고 이후의 구성요소는 그 주위에 원형으로 배치됩니다.

• 왼쪽 아래 코너 첫 번째 구성요소를 빌드 볼륨의 왼쪽 하단 코너에 가깝게 배치하고 이후의 구성요소는 X축, Y축, Z축을 따라 차례로 배치됩니다.

정렬 유형으로 우선순위를 선택한 경우 구성요소 테이블에서 각 구성요소에 대해 우선순위 수준을 설정합니다. 우선순위가 높은 항목이 정렬에서 선호됩니다.

(선택 사항) 정렬 유형으로 2D 정렬(실제 쉐이프) 또는 3D 정렬(실제 쉐이프)를 선택한 경우

1. 사본 작성 그룹에서 전역 수량 승수를 입력합니다.

   팁: 구성요소 테이블의 수량 열에서 개별 구성요소에 대해 이 전역 설정을 재지정할 수 있습니다.

2. (선택 사항) 정렬 프로세스 중에 구성 요소를 회전하여 보압 효율성을 개선하려면 회전 확인란을 선택한 다음 전역 X 회전, 전역 Y 회전 및 전역 Z 회전에 대한 옵션을 선택합니다.

   팁: 구성요소 테이블의 회전 열에 있는 개별 구성요소에 대해 이 전역 설정을 재지정할 수 있습니다.

3D 정렬(Monte Carlo)의 정렬 유형을 선택한 경우 고급 설정 그룹에서 다음을 수행합니다.

1. 성능 슬라이더를 이동하여 정렬 프로세스에서 속도를 우선시할지 정확성을 우선시할지 선택합니다.

2. 초기 회전 옵션을 선택하여 정렬 프로세스가 시작되기 전에 구성요소가 회전되는 방식을 결정합니다.

3. (선택 사항) 현재 위치를 기준으로 구성요소를 정렬하려면 현재 위치에서 정렬 시작 확인란을 선택합니다.

선택되지 않은 구성요소로 수행할 작업을 선택합니다. 다음을 선택합니다.

• 위치 잠금 - 현재 위치를 유지합니다. 선택되지 않은 구성요소가 기계의 빌드 체적 내에 있는 경우 선택한 구성요소가 그 주위에 정렬됩니다.

• 빌드 볼륨 외부로 이동 - 구성요소를 정렬하기 전에 빌드 볼륨에서 제거합니다.

(선택 사항) 간격 탭에서 설정을 조정합니다.

• 플랫폼 여유를 입력하여 구성요소의 하단과 빌드 플랫폼 간의 거리를 설정합니다.
• 프레임 폭을 입력하여 배열 경계와 빌드 볼륨 모서리 사이의 거리를 설정합니다.
• 천장 간격을 입력하여 구성요소 상단과 빌드 볼륨 상단 간의 거리를 설정합니다.
• 객체 간격을 입력하여 구성요소 간의 최소 거리를 설정합니다.
• 복셀 크기를 입력하여 간격 계산에 사용할 최소 단위(복셀)를 설정합니다. 복셀 크기가 작을수록 간격이 더 정확해집니다.

확인을 클릭합니다.

주: 정렬 프로세스는 몇 분 정도 걸릴 수 있습니다. 시간 길이는 구성요소 수와 사용 중인 정렬 유형에 따라 달라질 수 있습니다.

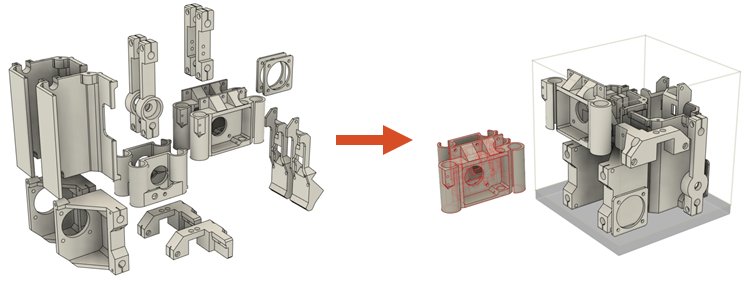

3D 정렬(실제 쉐이프)을 사용하여 정렬된 구성요소의 예.
