기계 빌더에서 기계 이동 미리보기
기계 모형을 기계 정의에 링크한 경우 축을 조깅하여 CNC 기계의 이동을 검증하여 시뮬레이션이 사실적으로 동작하는지 확인할 수 있습니다. 먼저 기계 모형이 CNC 기계의 물리적 구성을 정확하게 나타내도록 축 방향을 조정하고 구성요소와 정의된 부착점을 지정했는지 확인합니다.
기계 빌더에서 기계 모형을 엽니다.
제조 작업공간 도구막대의 아무 탭에서 관리 > 기계 라이브러리
를 클릭합니다.기계 라이브러리에서 내 기계 하위 폴더 중 하나로 이동하여 기계 정의를 선택합니다.
팁: 기계 정의에 기계 시뮬레이션이 준비되었음을 나타내는 링크된 기계 모형이 있는지 확인하십시오.
도구막대에서
을 클릭하여 기계 정의의 기계 모형을 기계 빌더 상황별 환경에서 엽니다.
기계 빌더 상황별 환경의 도구막대에서 기계 이동 미리보기
을 클릭합니다.필요에 따라 축을 꺾습니다.

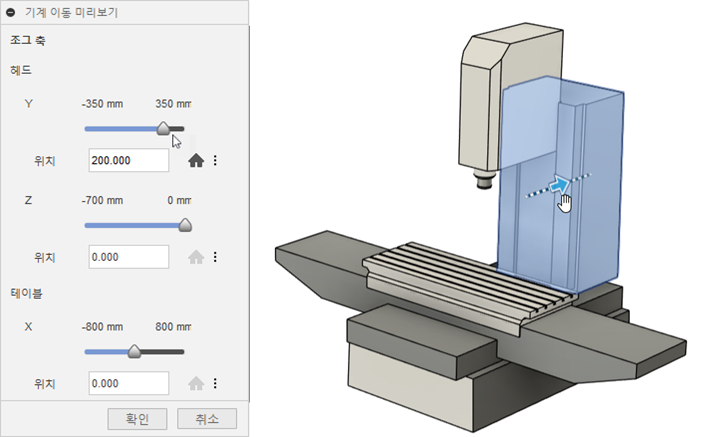

기계 이동 미리보기 대화상자에서 축 슬라이더를 끌거나 위치 상자에 값을 입력합니다. 또는
캔버스에서 축을 클릭하여 끕니다.
팁: 원하는 0점이 축의 현재 범위 제한을 벗어나는 경우 위치를 입력하거나 캔버스에서 축을 직접 이동하면 유용할 수 있습니다.

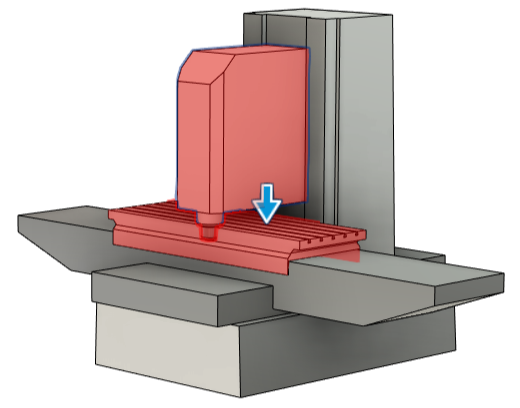

주: 서로 충돌하도록 축을 꺾으면 충돌하는 축이 캔버스에서 빨간색으로 강조 표시됩니다.
(선택 사항) 다음을 클릭합니다.
축을 홈 위치로 되돌리려면 홈
을 클릭합니다.축의 현재 위치를 새 0점으로 설정하려면 위치
> 0으로 저장을 클릭합니다.주: 0점을 변경해도 홈 위치 값이나 최소 및 최대 범위 제한의 값은 변경되지 않습니다. 그러나 이러한 위치에서 모형이 캔버스에 나타나는 위치에는 영향을 주지 않습니다. 이는 이러한 값이 0점에서 측정되기 때문입니다. 기계 정의 대화상자의 운동학 탭에서 최소 및 최대 범위 제한을 조정할 수 있습니다.
이전에 저장된 홈 위치나 0 위치에 관계없이 축 위치를 원래 0점으로 재설정하려면 위치
> 기본 0으로 재설정을 클릭합니다.축의 현재 위치를 축이 도달할 수 있는 최소값 또는 최대값으로 설정하려면 위치
> 최소 한도로 저장 또는 최대 한도로 저장을 클릭합니다.축의 새 홈 위치를 설정하려면 위치
> 홈으로 저장을 클릭합니다.
(선택 사항) 공구 부착점에서 볼 노즈 스타일 공구의 미리보기를 보려면 지름 및 길이를 입력합니다.
공구 미리보기는 기계가 다른 위치에 있을 때 크기가 다른 공구의 적합성을 평가하는 데 도움이 될 수 있습니다.
