혼합 밀링 전략

혼합 전략은 선택한 윤곽 사이의 가파르거나 얕은 영역에서 마무리 작업을 수행합니다. 일관된 절단 방향을 유지합니다.

이 전략을 사용하면 높은 품질의 곡면 마감을 달성하는 복잡한 형상을 기계가공할 수 있습니다. 언더컷을 탐지하여 기계가공할 수도 있습니다.

형상

혼합 전략을 사용하려면 도구 경로를 생성할 때 곡면이 필요합니다. 이러한 곡면을 드라이브 곡면이라고 합니다. 드라이브 곡면 내의 작은 영역으로 도구 경로를 제한하려면 가공 경계를 지정합니다.

이 전략을 사용하려면 도구 경로를 보다 잘 제어하기 위해 두 개의 드라이브 곡선이 필요합니다. 곡선 선택 순서는 전략이 도구 경로를 작성하는 방법에 영향을 줍니다.

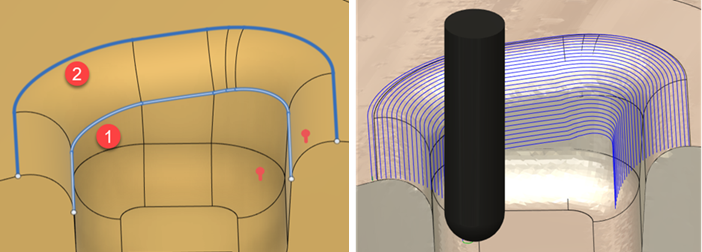

혼합 도구 경로 - 하단 곡선 먼저 선택

하단 곡선이 먼저 선택됩니다. 혼합 도구 경로는 하단 곡선에서 시작됩니다.

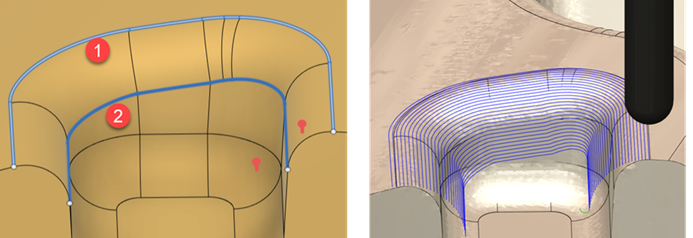

혼합 도구 경로 - 상단 곡선이 먼저 선택되었습니다.

상단 곡선이 먼저 선택됩니다. 도구 경로는 상단 곡선에서 시작됩니다.

다음을 수행한 후 3축 도구 경로로 언더컷을 탐지하고 기계가공할 수 있습니다.
