다중축 드릴링 개요

다중축 드릴링 전략을 사용하면 다중축 기계가공의 고급 기능을 사용하여 복잡한 형상을 정밀하고 효율적으로 드릴링할 수 있습니다. 이제 더 복잡한 부품을 쉽게 제작하여 제조 프로세스를 개선할 수 있습니다. 이 기능은 기존 드릴링 방법으로는 단일 작업에서 원하는 결과를 얻기 어려운 각지거나 비수직 홀이 있는 부품에 유용합니다.

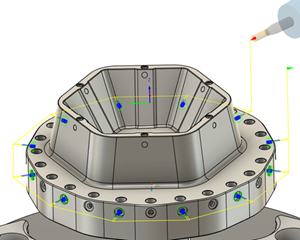

다중축 드릴링 툴패스.

이 기능에는 다음과 같은 세 가지 새로운 기계가공 유형이 도입되었습니다.

극좌표

극좌표 모드는 절단 이동을 위한 주기 출력을 유지하면서 드릴링 작업을 위한 표준 링크를 추가합니다. 이렇게 하면 필요한 경우 기계가공 한계를 벗어나지 않도록 할 수 있습니다. 이 모드에서는 동일한 축에 정렬된 홀만 기계가공할 수 있습니다. 평면형 면의 홀(종종 원통의 끝)을 선택할 수 있습니다.

4축

이제 기계가공 설정을 위한 회전 축을 쉽게 정의할 수 있습니다. 기본적으로 홀은 이 축에 수직으로 드릴링됩니다. 4축 기계가공의 경우 각진 홀 또는 경사 곡면의 홀과 같이 Z축에 정렬되지 않은 홀을 선택할 수 있습니다.

• 원통의 홀과 같은 경우 홀 축이 회전 축을 교차해야 하는지를 지정합니다.
• 입방형의 홀과 같은 경우 홀 축이 수직 평면에서 이동하도록 허용합니다.
• 홀을 수직 평면에 대해 기울이기 위한 기울기 각도를 설정합니다.

5축

이 옵션을 사용하면 전체 5축 이동을 사용하여 홀을 기계가공할 수 있습니다. 특정 영역에 도달하기 위해 공구를 기울여야 하는 복잡한 홀 형상에 이상적입니다. 축 제한을 정의하고 공구 축을 기준으로 최소 및 최대 경사 각도를 설정할 수 있습니다.

홀 선택

4축 또는 5축 기계가공 유형을 선택하면 시스템이 형상 탭에서 선택할 수 있는 홀을 자동으로 제한합니다. 이 필터링은 다중축 탭에서 정의한 축 설정을 기준으로 합니다. 3축 및 극좌표 기계가공의 경우 필터가 더 간단합니다. Z축에 정렬된 홀만 선택할 수 있습니다.

툴패스 출력 및 제한 사항

4축 또는 5축 기계가공을 사용할 때 툴패스는 단순화된 고정 주기 대신 세부적인 이동(확장된 경로)으로 생성됩니다. 이 때문에 스핀들과 피드 속도가 동기화되지 않으므로 다중축 모드에서는 스레딩, 탭핑 및 뒷면 보어링과 같은 작업이 아직 지원되지 않습니다. 또한 일부 툴패스 순서 지정 옵션은 고정 Z축이 있는지에 따라 달라집니다. 예:

• X별 정렬은 Z축이 잠겨 있을 때만 작동하므로 3축 및 극좌표 기계가공에서만 사용할 수 있습니다.
• 기계가공 경계에는 고정 Z축도 필요하므로 4축 또는 5축 기계가공에서는 지원되지 않습니다.
