스텝다운(회전 포켓)

회전 부품을 거칠게 깎을 때 지정된 최대 스텝다운 값으로 인해 스텝다운이 부품 바닥과 일치하지 않는 시나리오가 발생할 수 있습니다. 즉, 재질이 남고 다른 황삭 작업이 필요할 수 있습니다. 예:

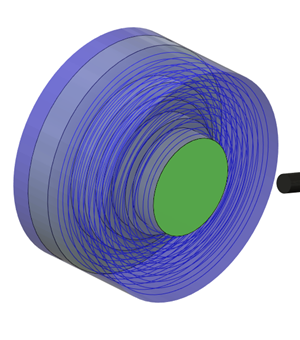

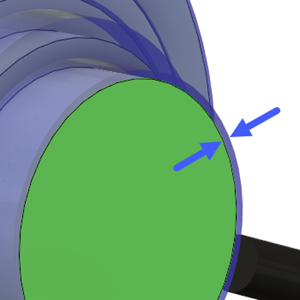

황삭이 필요한 회전 부품	스텝다운 값으로 인해 스톡이 남겨진 경우

이 시나리오에서는 스텝다운 값을 변경하여 바닥과 일치시킬 수 있지만, 예측에 의한 스텝다운을 줄이려면 도구 경로를 계산하는 데 여러 번 시도해야 할 수 있고 스텝다운을 늘리면 도구가 지나치게 무게가 클 경우 도구가 손상될 수 있으므로 바람직하지 않을 수 있습니다. 대신 다음을 사용할 수 있습니다.

• 자동 스텝다운 — 스텝다운이 원통형 바닥과 일치하도록 최대 스텝다운과 최소 스텝다운 값 사이에서 스텝다운을 변경합니다. 최소 스텝다운을 입력해야 합니다.
• 바닥의 스텝다운 — 원통형 바닥에 스텝다운을 추가합니다. 원통형 바닥과 일치하는 스텝다운이 이미 있는 경우 추가 스텝다운이 추가되지 않습니다.

자동 스텝다운과 바닥의 스텝다운 간의 차이점

• 일반적으로 일반 원통형 부품에서 자동 스텝다운을 사용하면 바닥의 스텝다운을 사용하는 것보다 더 적은 스텝다운이 생성됩니다. 이 경우 스텝다운이 적을수록 기계가공 시간이 빨라지므로 자동 스텝다운이 더 선호될 수 있습니다.

자동 스텝다운	바닥의 스텝다운
8개의 스텝다운	9개의 스텝다운

• 지지대가 있는 부품과 같이 보다 복잡한 부품을 기계가공할 때는 바닥의 스텝다운을 사용하는 것이 보다 효율적일 수 있습니다. 이는 바닥의 스텝다운이 위쪽 곡면에만 도구 경로를 추가하기 때문입니다. 자동 스텝다운은 전체 스텝다운을 조절하여 작은 업스트립과 일치하게 되며 이는 기계가공 시간의 효율적인 사용이 아닐 수 있습니다.

자동 스텝다운	바닥의 스텝다운
긴 기계가공 시간	짧은 기계가공 시간
