형상 피팅에 대한 측정 결과 표시 제어
브라우저의 결과 노드에서 측정 결과가 표시되는지 확인합니다.
측정 결과가 포함된 폴더를 마우스 오른쪽 버튼으로 클릭하고 기하학적 피팅 표시 옵션을 선택합니다.
기하학적 피팅 표시 옵션 대화상자에서 측정된 점 확인란을 선택하여 프로브가 형상 피쳐를 검사한 측정된 점을 표시합니다.
캔버스에서 결과 표시를 제어하는 더 많은 옵션을 사용할 수 있습니다.
선택적 단계:
- 지정된 양식 공차 미만, 이내 또는 위에 있는 점을 표시하거나 숨기려면 점 필터링 버튼을 클릭합니다.
- 측정된 각 형상 피쳐에 대한 점 표시기의 크기와 양식 공차 경계를 변경하려면 축척 슬라이더를 클릭하고 끕니다.
- 이상적인 형태에서 벗어난 각 형상 피쳐의 허용 편차를 표시하려면 양식 공차 한계 확인란을 선택합니다.
확인을 클릭합니다.

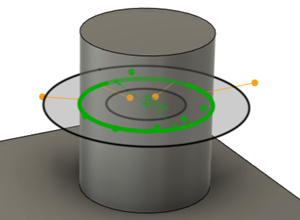

보스에 원의 형상 피팅.

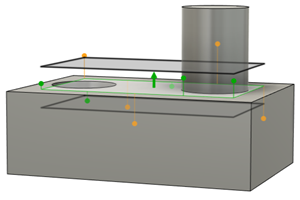

면에 평면의 형상 피팅.
