기계 도구는 하나 이상의 회전 축을 사용하여 3축 더하기 기능(예: 4축 및 5축 기계가공)을 제공합니다. 회전 축은 다중축 도구 경로를 사용하여 기계가공할 때 사용됩니다.

스무싱 거리를 입력하여 갑작스러운 회전축 모션을 스무싱할 수 있는 거리를 지정합니다.

부드러운 회전 모션을 얻기 위해 도구가 스무싱 거리에서 전환될 때 도구축이 기본 모드에서 벗어날 수 있는 최대 각도는 스무싱 각도로 설정됩니다. 일반적으로 스무싱 거리 및 스무싱 각도가 클수록 전환이 더 점진적이므로 곡면 마감이 향상됩니다.

스무싱 거리

스무싱 거리는 도구의 기울기 각도 또는 방향을 변경하기 위해 기계의 로터리 축을 이동해야 하는 모형 영역 이전과 이후의 거리입니다.

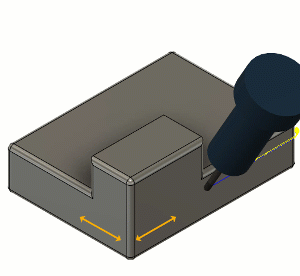

스무싱이 발생할 수 있는 경우의 예로는 아래 애니메이션에 표시된 것처럼 부품의 외부 모서리가 있습니다. 도구 경로 세그먼트 전체의 노란색 선은 도구 축 방향 또는 기울기 각도의 변경을 나타냅니다.

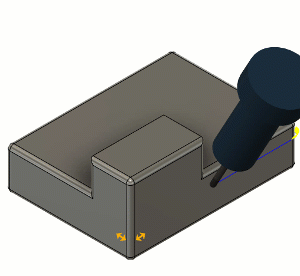

아래 애니메이션에서 스무싱 거리를 늘리면 모션을 조정하여 모서리에 적합한 방향에 도달하기 위해 도구에서 더 많은 거리가 제공됨을 의미합니다.

스무싱 각도

스무싱 각도는 스무싱 거리를 따라 이동하는 동안 부드러운 전환을 제공하기 위해 도구 축이 기본 모드에서 벗어날 수 있는 최대 각도입니다. 스무싱 각도는 컴퓨터의 A 및 C 또는 B 및 C축이 변경될 때 적용됩니다.

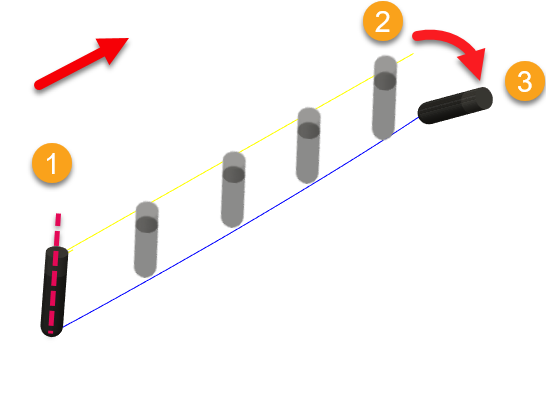

아래 도구 경로 세그먼트 예에서 도구는 초기 및 최종 방향을 가집니다(기본 모드 설정으로 제어됨). 개념적으로 스무싱이 전혀 적용되지 않은 경우 도구 축은 위치 2와 위치 3 사이에서 갑작스러운 각도 변경을 수행합니다.

위치 2와 3 사이에 급격한 각도 변화가 있는 경우 기계 도구의 축이 빠르게 가속화되고 감속화되어 도구가 부품에 머물러 있어 바람직하지 않은 곡면 마감을 초래할 수 있습니다.

1 - 기본 모드 설정으로 인한 초기 방향입니다.

2 - 기울기 각도가 갑자기 변경되기 전의 도구 위치입니다.

3 - 기본 모드 설정으로 인한 최종 방향입니다.

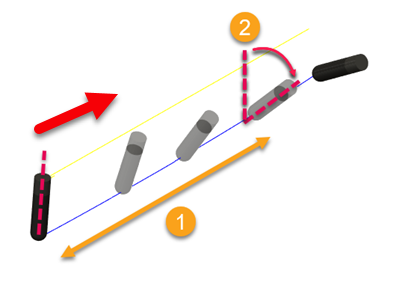

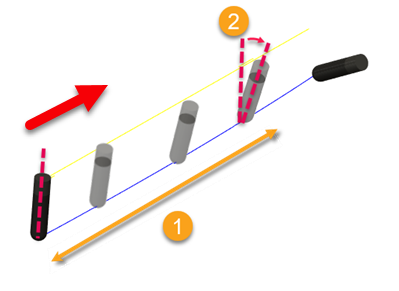

도구 축은 스무싱 거리에 걸쳐 자체적으로 조정되며 초기 방향에서 최대 스무싱 각도만큼 벗어납니다.

주: 스무싱 거리 매개변수는 비수직 기본 모드 옵션을 사용하거나 충돌 회피가 있는 수직 기본 모드를 사용하여 공구가 기울어져야 할 때 사용할 수 있습니다.
