도구 축 제한
이 기능은 익스텐션의 일부입니다. 익스텐션은 Fusion 의 추가 기능에 액세스할 수 있는 유연한 방법입니다. 자세히 알아보기.
주: 기계 도구의 제조업체가 기계 도구의 최소 및 최대 기울기 범위를 제공할 수 있으며, 이는 도구 경로를 프로그래밍할 때 도구 축 제한 설정 내에서 사용할 수 있습니다.
기계의 구성에 따라 회전 축이 기계 헤드 주위에 있는 경우 기계 공구 내의 다른 구성요소와 충돌하지 않도록 헤드의 기울기 범위를 제한할 수 있습니다. 테이블 주위에서 회전 동작이 있고 무거운 스톡을 기계가공하는 경우 테이블에 의해 수행되는 기울기의 양을 줄일 수 있습니다.

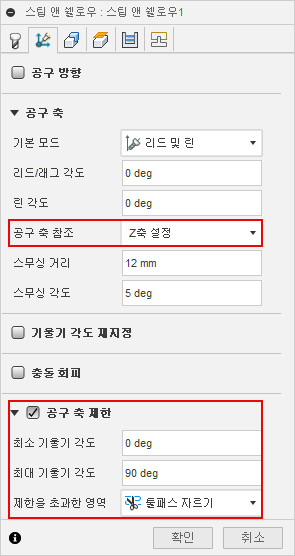

공구가 공구 축 참조에서 기울일 수 있는 최소 및 최대 기울기 제한입니다. 공구 축 참조는 설정의 Z축 또는 공구 방향의 Z축일 수 있습니다. 그러나 도구 축이 기울기 위해 선택하는 방향은 제한하지 않습니다. 방향은 도구 축이 항상 부품에서 떨어져 기울도록 자동으로 결정됩니다.
 |
| 1 - 최소 기울기 |
| 2 - 최대 기울기 |
도구 축이 지정된 제한보다 더 많이 기울게 할 수 있는 도구 경로를 계산할 때 다음을 선택할 수 있습니다.
도구 경로 자르기: 도구 축이 최소 기울기 및 최대 기울기 제한을 초과하게 경사진 부분을 제거합니다. 도구 축 각도가 곡면 마무리에 중요한 경우 이 옵션을 사용하고 다른 설정을 사용하여 부품 기계가공을 완료합니다.
기울기 제한에서의 기계: 도구 축에 닿을 때 제한으로 도구 축을 유지합니다. 도구 축 각도가 곡면 마감에 중요하지 않은 경우 이 옵션을 사용하여 현재 설정에서 부품을 계속 가공합니다.
