도구 축 모드 리스트의 옵션을 사용하면 다중축 기계가공을 위한 도구 축의 주요 동작을 지정할 수 있습니다.

• 수직: 도구 축이 지정된 도구 방향에 맞게 정렬됩니다.

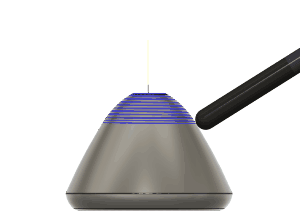

• 리드 및 린: 리드 및 린 각도를 지정하여 도구 축을 기울입니다. 리드 각도는 이동 방향으로 도구를 기울입니다. 기울임 각도는 이동 방향을 기준으로 도구를 옆으로 기울입니다. 리드 및 린 각도가 0이면 항상 기본 곡면 형상에 수직이 되도록 도구 축을 정렬합니다. 기계가공하는 곡면이 변경되면 도구 축도 변경되어 부품에 수직으로 계속 기계가공되도록 합니다. 이 옵션을 선택하면 설정을 지정하여 기계가공 효율성을 높일 수 있습니다.

  주: 리드 및 린은 현재 스팁 앤 쉘로우 전략에만 사용할 수 있습니다.

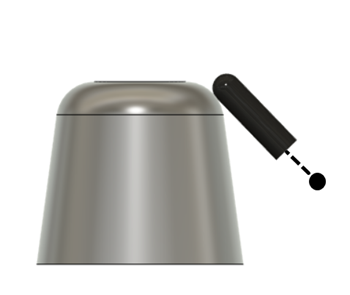

• 시작점: 도구의 끝이 항상 점에서 멀어집니다.

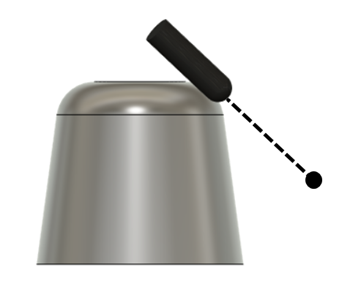

• 끝점: 도구의 끝이 항상 점을 향해 회전합니다.

• 시작 곡선: 도구의 끝이 항상 곡선/선에서 멀어집니다.

• 끝 곡선: 도구의 끝이 항상 곡선/선 방향으로 회전합니다.

리드 및 린

두 개의 다른 각도(리드 및 린)를 지정할 수 있습니다. 리드 각은 도구의 이동 방향에 적용되고, 그 다음에는 린 각도가 이동 방향에 수직으로 적용됩니다.

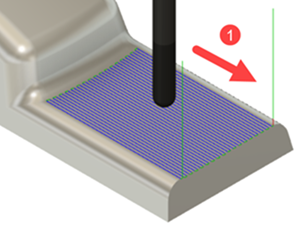

• 리드/래그 각도: 이동 방향을 기준으로 도구 축을 앞으로 또는 뒤로 기울입니다. 리드/래그 각도를 사용하여 볼 도구의 중심으로 가공하지 않도록 할 수 있습니다. 일반적으로 15°의 리드 각도는 볼 도구의 실제 날개를 사용하여 기계가공하는 데 사용됩니다. 이동 방향으로 도구를 기울이는 것을 흔히 리드라고 합니다. 이동 방향과 반대로 도구를 기울이는 것을 흔히 래그라고 합니다.

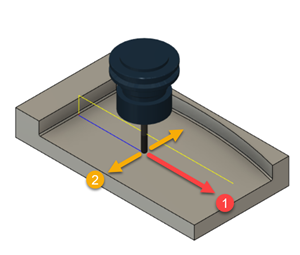

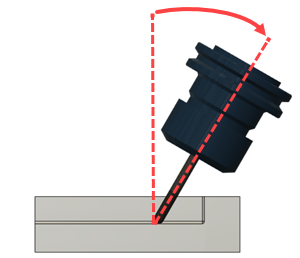

• 린 각도: 이동 방향을 기준으로 도구를 옆쪽으로 기울입니다.

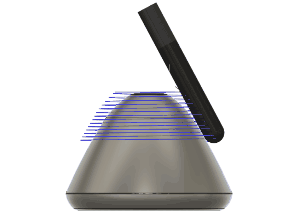

가파른 벽에서 볼록 곡면을 기계가공할 때 0이 아닌 린 각도를 지정하여 도구를 부품에 더 가깝게 기울일 수 있으므로 도구의 플루트 길이를 더 많이 사용하여 기계가공할 수 있습니다. 이 도구의 플루트 길이를 더 많이 사용하면 더 큰 스텝다운 값을 사용하여 기계가공할 수 있어 기계가공 시간이 줄어듭니다.

시작점, 끝점, 시작 곡선 및 끝 곡선

시작점, 끝점, 시작 곡선 및 끝 곡선 설정을 사용하여 도구로 접근하기 어려운 영역을 기계가공할 수 있는 추가 컨트롤을 제공합니다. 모형에서 기존 형상을 사용하거나 점, 선 또는 곡선을 스케치하여 기계가공 중에 도구 축이 방향을 전환하거나 방향을 전환하도록 안내할 수 있습니다.

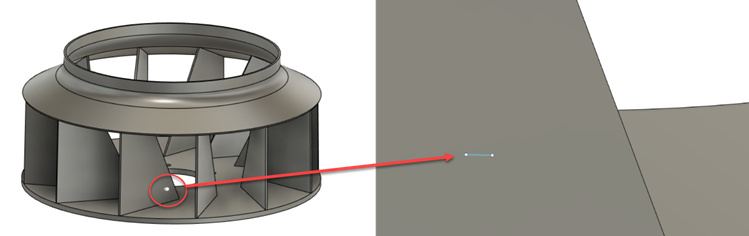

아래 예에서는 도구가 도구축을 기울이지 않고는 가공하기 어려운 송풍기의 날을 절단합니다.

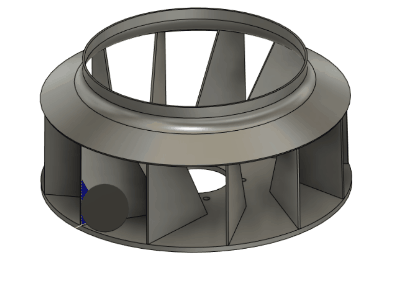

전체 날에 대한 도구 액세스를 제공하는 도구 경로는 디자인 작업공간에서 스케치되고 안내 곡선으로 선택된 선을 사용하여 기본 모드 리스트의 시작 곡선 옵션을 사용하여 프로그래밍됩니다.
