공구 홀더와 공구 조립품의 게이지 길이로 작업

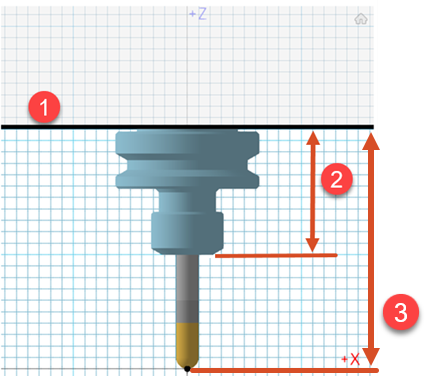

게이지 선(1)은 측정을 위한 참조선입니다. 이 선은 스핀들에 대한 홀더의 부착점을 나타냅니다. 공구 홀더의 게이지 길이(2)는 게이지 선 아래 홀더의 전체 세그먼트 높이를 나타냅니다. 공구 조립품의 게이지 길이(3)는 게이지 선과 공구 팁 사이의 거리입니다.

스핀들 또는 공구 블록에 홀더를 정확하게 나타낼 수 있도록 홀더의 게이지 선을 정의합니다. 또한 Fusion에 있는 홀더의 게이지 길이를 홀더 또는 공구 조립품의 측정된 게이지 길이와 비교할 수 있습니다.

공구 홀더의 게이지 길이 정의

1. 제조 작업공간 도구막대의 아무 탭에서 관리 > 공구 라이브러리 를 클릭합니다.

2. 공구 라이브러리의 왼쪽 패널에 있는 문서, 로컬 또는 클라우드 폴더에서 홀더가 포함된 라이브러리를 선택합니다.

3. 도구 편집 을 클릭합니다.

   팁: 홀더가 없는 경우 새 도구 를 클릭하고 홀더를 선택하여 공구 홀더를 작성합니다.

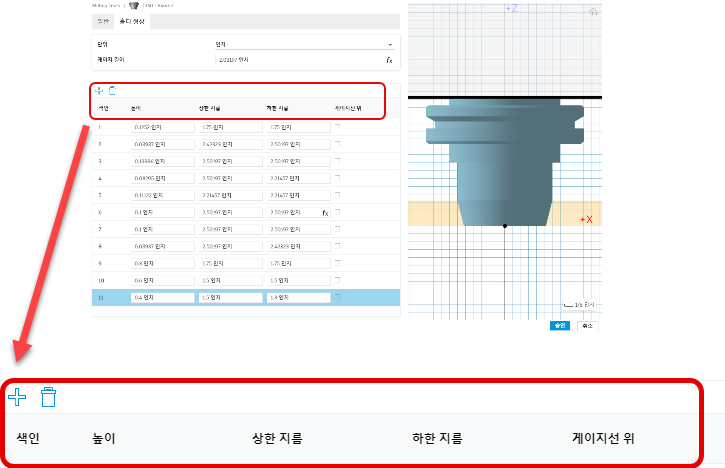

4. 열리는 대화상자에서 홀더 형상 탭을 클릭합니다.

5. 필요에 따라 세그먼트 추가 또는 세그먼트 삭제 를 클릭하여 공구 홀더 세그먼트를 추가하거나 삭제합니다.



   주: 세그먼트를 추가하거나 삭제하면 계산된 게이지 길이가 업데이트됩니다.

6. 선택적 단계:

   • 게이지 길이 계산에서 세그먼트를 제외하려면 게이지 선 위 확인란을 선택합니다.

   • 계산된 게이지 길이를 사용자 정의 길이로 변경하려면 상자에 새 값을 입력합니다.

     주: 게이지 길이는 양수 값이어야 하며 모든 세그먼트의 총 높이를 초과하지 않아야 합니다.

공구 조립품의 표준 치수 길이 편집

홀더를 생성한 후, 홀더를 복사하여 다른 공구에 적용할 수 있습니다.

필요한 경우 공구 조립품의 게이지 길이와 홀더 아래의 공구 길이를 확인하고 편집해야 합니다.

1. 제조 작업공간 도구막대의 아무 탭에서 관리 > 공구 라이브러리 를 클릭합니다.

2. 홀더를 복사해 적용한 공구를 선택합니다.

3. 도구 편집 을 클릭합니다.

   문서, 로컬 및 클라우드 폴더의 공구만 수정할 수 있습니다.

4. 대화상자가 열리면 커터 탭을 클릭합니다.

5. 공구 조립품 그룹에서 게이지 길이를 편집합니다.

6. 형상 그룹에서 현재 공구에 대한 홀더 아래 길이를 편집합니다.

7. 3D 공구 미리보기에서 공구 조립품을 확인합니다.

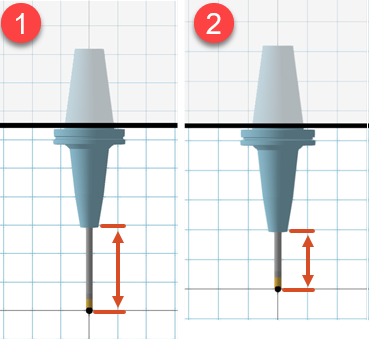

   게이지 길이(1)를 편집한 후의 공구 조립품. 게이지 길이 및 홀더 아래 길이(2)를 편집한 후의 공구 조립품.
