리드 및 링크 수정
이 기능은 익스텐션의 일부입니다. 익스텐션은 Fusion 의 추가 기능에 액세스할 수 있는 유연한 방법입니다. 자세히 알아보기.

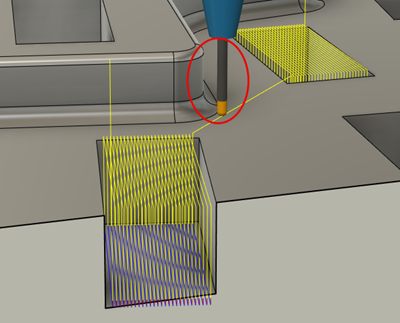

아래 예에서는 포켓 내부의 각 패스에 대해 후퇴 이동이 있도록 툴패스가 프로그래밍됩니다. 둘째, 두 포켓 사이의 링크 이동은 최단 거리로 설정되어 공구를 최대한 낮게 유지합니다. 결과적으로 공구는 두 포켓 사이에 있는 벽에 아주 가까워집니다.
이 시나리오에서는 공구가 포켓 내부의 각 패스 사이에서 아래쪽에 유지되도록 최대 이송 허용거리를 늘릴 수 있습니다. 또한 한 포켓에서 다른 포켓으로 이동할 때 공구와 가까운 벽 사이에 더 안전한 틈새를 확보하기 위해 방사형 안전 거리를 늘릴 수도 있습니다.
제조 작업공간에서 수정할 툴패스를 선택합니다.

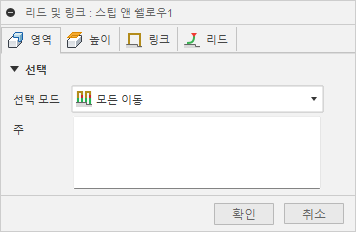

도구막대의 수정 그룹에서 리드 및 링크를 선택합니다. 리드 및 링크 대화상자가 열립니다.
형상 탭의 선택 모드 드롭다운 메뉴에서 모든 이동을 선택하여 툴패스의 모든 리드와 링크를 수정합니다.
(선택 사항) 필요한 경우 높이 탭에서 틈새 형상을 조정합니다.

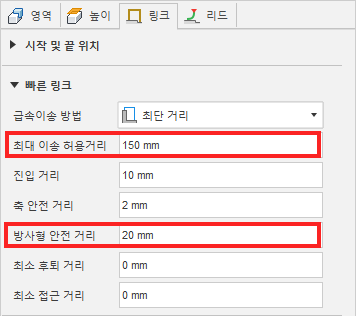

링크 탭의 빠른 링크 그룹에서 최대 이송 허용거리를 늘립니다. 이렇게 하면 포켓 내부의 각 패스 사이에서 공구가 아래쪽에 유지됩니다.
공구와 벽 사이의 틈새를 넓히려면 방사형 안전 거리를 늘립니다. 이렇게 하면 방사형 안전 거리를 유지할 수 있을 때까지 공구가 더 위로 올라갑니다.
리드 탭에서 기본 리드 설정이 툴패스에 적합한지 확인합니다.
확인을 클릭하여 툴패스를 수정합니다.

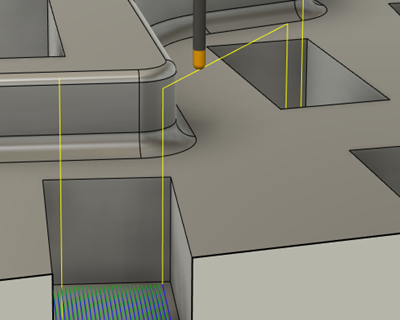

수정된 툴패스는 더 이상 각 패스 사이에 큰 후퇴가 없으며 공구는 두 포켓 사이를 이동할 때 벽으로부터 안전 거리를 유지합니다.
