다중축 스와프 도구 경로 생성
이 기능은 익스텐션의 일부입니다. 익스텐션은 Fusion 의 추가 기능에 액세스할 수 있는 유연한 방법입니다. 자세히 알아보기.
제조 작업공간 도구막대에서 밀링 > 다중축 > 스와프을 클릭합니다.
스와프 대화상자가 열립니다.
도구 탭에서 선택을 클릭하여 도구를 선택합니다. 사용할 도구를 작성하지 않은 경우 대화상자의 왼쪽 패널에 있는 Fusion 라이브러리에서 샘플 도구 라이브러리의 도구를 선택합니다.
팁: 스와프 도구 경로의 플랫, 불 또는 볼 끝 밀을 사용할 수 있습니다. 단, 플루트 길이가 기계가공 면을 덮을 수 있을 정도로 충분히 길어야 합니다.
형상 탭의 구동 모드 드롭다운 리스트에서 윤곽선 또는 면 옵션을 선택하여 도구 경로를 구동하는 방법을 결정합니다. 도구 경로를 구동하는 항목 사이에 플랫 모서리가 있는 경우, 형상을 스와프 가공할 수 있습니다.
선택 모드 드롭다운 리스트에서 도구 경로를 구동하는 방법을 지정합니다.
팁: 자세한 내용을 보려면 선택 모드 드롭다운 리스트 위에 마우스를 놓으십시오.

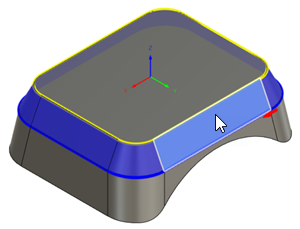

윤곽선이 구동 모드로, 면이 선택 모드로 지정된 이미지입니다.

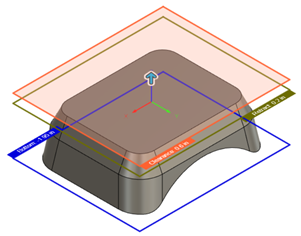

높이 탭에서 절단 영역의 하단 높이를 설정하여 Z에서 기계가공할 수직 영역을 조정합니다.
절삭조건 탭에서 절단 모드를 변경하여 제품의 측면을 기계가공하는 방법을 결정합니다. 기본적으로 단일 패스가 생성됩니다. 필요한 경우 드롭다운 리스트의 여러 옵션이 여러 단계를 제공할 수 있습니다.
선택적 단계:
도구를 부품 쪽으로 또는 부품에서 멀리 기울이려면 옆쪽 기울기 값을 입력합니다.
NC 프로그램 크기를 줄이려면 최대 도구 축 스윕 및 최대 세그먼트 길이 매개변수를 늘립니다.
링크 탭에서 도구를 더 오래 아래로 유지하기 위해 최대 이송 허용거리를 늘립니다.
도구가 부품에 들어가는 위치를 변경하려면 위치 그룹에서 진입 위치(점)가 활성화된 상태에서 모서리에 있는 모형의 임의 점을 선택합니다.
확인을 클릭합니다.

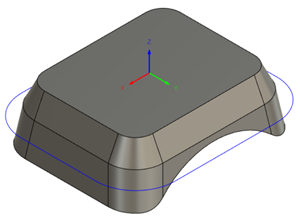

도구 경로가 생성됩니다.
