터닝 가변 거칠게 만들기 툴패스 생성

1. 제조 작업공간 도구막대에서 터닝 > 터닝 > 가변 거칠게 만들기 터닝 을 클릭합니다.

   가변 거칠게 만들기 대화상자가 열립니다.

2. 도구 탭에서 선택을 클릭하여 도구를 선택합니다. 대화상자의 왼쪽 패널에 있는 Fusion 라이브러리의 터닝 도구 라이브러리에서 도구를 선택합니다.

   팁: 이 툴패스에 대해 가장 일반적인 선택 사항은 그루빙 도구입니다.

3. 공구 설정 그룹에서 스핀들 회전 옵션을 선택합니다.

   앞으로(시계 방향) 및 뒤로(반시계 방향)는 척 뒤에서 볼 때의 주 스핀들을 기준으로 합니다. 스핀들이 공구의 삽입물 쪽으로 회전하는지 확인하십시오.

   참고: 이 설정은 스핀들 방향만 변경하며 공구 방향에는 영향을 주지 않습니다. CNC 기계에서 코드를 실행하기 전에 시뮬레이션 결과를 시각적으로 확인하고 후처리 출력에서 스핀들 M 코드를 확인합니다.

4. 형상 탭에는 Z축의 툴패스 영역이 포함되어 있으며, 전면 및 뒷면 경계가 있습니다.

   간격띄우기 값을 입력하여 선택한 전면 모드 또는 뒷면 모드를 확장할 수 있습니다.

5. 반지름 탭에서, X로 기계가공할 영역을 조정합니다. 외부 반지름 절단의 시작점과 내부 반지름 절단의 끝점을 설정합니다.

6. 절삭조건 탭에서 툴 부하 방지 안전 r값을 도구 및 재질 유형에 적합한 값으로 설정합니다.

7. 확인을 클릭합니다.

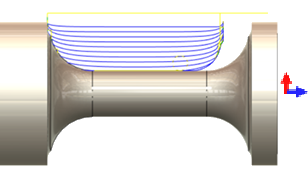

도구 경로는 다음과 같습니다.
