터닝 나누기 도구 경로 생성
제조 작업공간 도구막대에서 터닝 탭 > 터닝 > 터닝 나누기
을 클릭합니다.부품 대화상자가 열립니다.
도구 탭에서 선택을 클릭하여 도구를 선택합니다. 사용할 도구를 작성하지 않은 경우 도구 라이브러리 대화상자의 왼쪽 패널에서 Fusion 라이브러리, 터닝 도구 라이브러리의 도구를 선택합니다.
팁: 이 유형의 도구 경로에 대해 OD 또는 ID 그루빙 및 분할 도구를 선택하십시오.
주: 대부분의 조건에서는 형상을 선택할 필요가 없습니다. 부품 도구 경로가 모형 뒷면을 절단합니다.
반지름 탭에서 X에서 기계가공할 영역을 조정합니다. 절단부의 외부 반지름 시작점과 내부 반지름 끝점을 설정합니다.
선택적 단계:
부품의 뒤쪽 모서리에 모따기 또는 반지름을 작성하려면 형상 탭으로 이동하여 모서리 끊기 유형 확인란을 선택합니다.
중심선을 통과해서 절단하려면 반지름 탭으로 이동하여 내부 반지름 아래 절단까지의 거리 값을 조정합니다.
절단 끝에 도달하기 전에 도구 압력을 줄이려면 절삭조건 탭으로 이동하고 감소된 피드 및 속도 사용 확인란을 선택합니다.
확인을 클릭합니다.

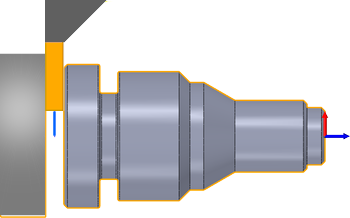

도구 경로는 다음과 같습니다.
터닝 나누기 - 막대에서 부품 절단.
