스케치(도면 작업공간)

도면 스케치는 사용자 비연관 형상 그룹으로, 도면 작업공간 내의 스케치 상황별 환경에서 수동으로 그린 것입니다.

주: 도면 스케치는 문서 객체일 뿐입니다. 도면 스케치는 디자인 작업공간에서 작성한 스케치와 다릅니다.

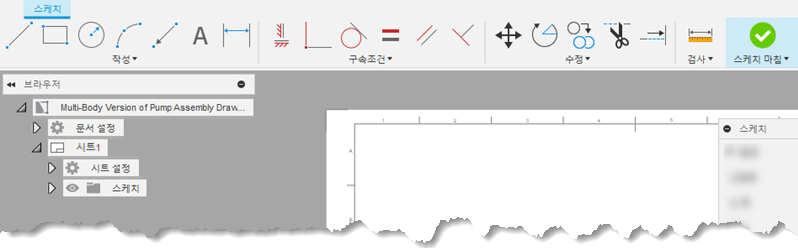

스케치 상황별 환경에서는 스케치 형상과 텍스트를 작성, 구속, 수정 및 측정할 수 있습니다.

도면 스케치는 도면 시트에 속하며 브라우저에서 시트 노드 내에 나타납니다.

도면 스케치를 사용하여 다음을 수행할 수 있습니다.

• 뷰에 선을 추가하여 고유한 곡면 마감 정보 나타냄
• 필요한 기호를 표준 도면 기호에서 사용할 수 없는 경우 시트에 배치할 사용자 기호 작성

도면 스케치는 다음에 복사할 수 있습니다.

• 동일한 시트의 새 위치
• 동일한 도면의 다른 시트
• 다른 도면의 다른 시트

주: 도면 스케치의 사본은 링크된 상태로 유지되지 않습니다. 스케치의 복제 하나를 편집하는 경우 변경하기 전에 작성한 사본은 변경 사항을 반영하기 위해 업데이트되지 않습니다.

또한 디자인을 깔끔하고 잘 정리된 상태로 유지하기 위해 브라우저에서 도면 스케치의 이름을 바꿀 수 있습니다.

연관성

도면 스케치는 비연관 객체입니다.

도면 스케치를 작성, 편집 또는 이동할 때 뷰 형상에 스냅할 수 있습니다. 그러나 뷰 형상에 스냅하면 도면 스케치가 뷰 형상과 연관되지 않습니다. 디자인을 업데이트하고 뷰를 변경하는 경우 도면 스케치 형상은 뷰에서 스냅한 뷰 형상과 함께 이동하지 않습니다.

도면 스케치가 포함된 시트에서 치수를 작성할 때 스케치 형상이 아닌 뷰 형상에 치수를 스냅해야 합니다.

도면 스케치는 비연관적이므로 도면 스케치 형상과 뷰 형상 또는 주석 기호 사이에 치수를 기입하는 경우 거리 값은 시트에서 점 간 거리를 나타냅니다. 치수는 뷰의 치수 축척을 반영하지 않습니다.
